Kuidas punutud vasktoru parandab paindlikke toite- ja maandusühendusi?

Abstraktne

Kui olete kunagi puutunud kokku mõranenud kõrvade, ülekuumenenud džemprite, häirivate väljasõitude või kõrgevooluliste seadmete läheduses olevate müravate signaalidega, teate juba tõelist vaenlast: jäigad ühendused kohtades, mis liiguvad, vibreerivad, laienevad või vajavad hõlpsat juurdepääsu teenusele.Põimitud vasktoruon mõeldud täpselt neile, "kõik on hästi, kuni see pole nii" keskkondades. See ühendab suure juhtivuse paindlikkusega, aidates teil luua ühendusi, mis püsivad töökindlad ka termilise tsükli, mehaanilise liikumise ja kitsaste paigaldusruumide korral.

See juhend kirjeldab, midaPõimitud vasktoruon, kus see paistab, mida kliendid selle valimisel tavaliselt eksivad ja kuidas seda esimesel korral õigesti määrata. Siit leiate ka suuruse määramise näpunäiteid, praktilist võrdlustabelit, installimise parimaid tavasid ja lühikest KKK-d, mis aitavad teil liikuda sõnast "vajame midagi paindlikku" selgete ja ostuvalmivate spetsifikatsioonide juurde.

Sisukord

• Kontuur
• Mis on punutud vasktoru
• Kliendi valupunktid, mille see lahendab
• Tüüpilised kasutusjuhud
• Kuidas valida õige spetsifikatsioon
• Praktilised tabelid suuruse määramiseks ja sobitamiseks
• Paigaldus- ja käsitsemisnõuanded
• Kvaliteedi kontrollnimekiri enne ostmist
• Koostöö Dongguan Quande Electronics Co., Ltd.
• KKK
• Järgmised sammud

Kontuur

1. DefineeriPõimitud vasktorulihtsas keeles ja selgitage, kuidas see reaalsetes installatsioonides käitub.
2. Kaardistage levinud rikkestsenaariumid punutud torujuhtme disaini eelistega.
3. Näidake levinumaid rakendusi ja kõige olulisemat.
4. Esitage valikuraamistik: materjal, plaadistus, punutise tihedus, mõõtmed ja lõpetamisviis.
5. Jagage hõlpsasti kasutatavaid tabeleid, et ostjad saaksid jõudlusvajadused selgete spetsifikatsioonidega vastavusse viia.
6. Lõpetage käsitsemisnõuannete, kvaliteedi kontrollnimekirja ja ostjasõbralike KKK-dega.

Mis on punutud vasktoru

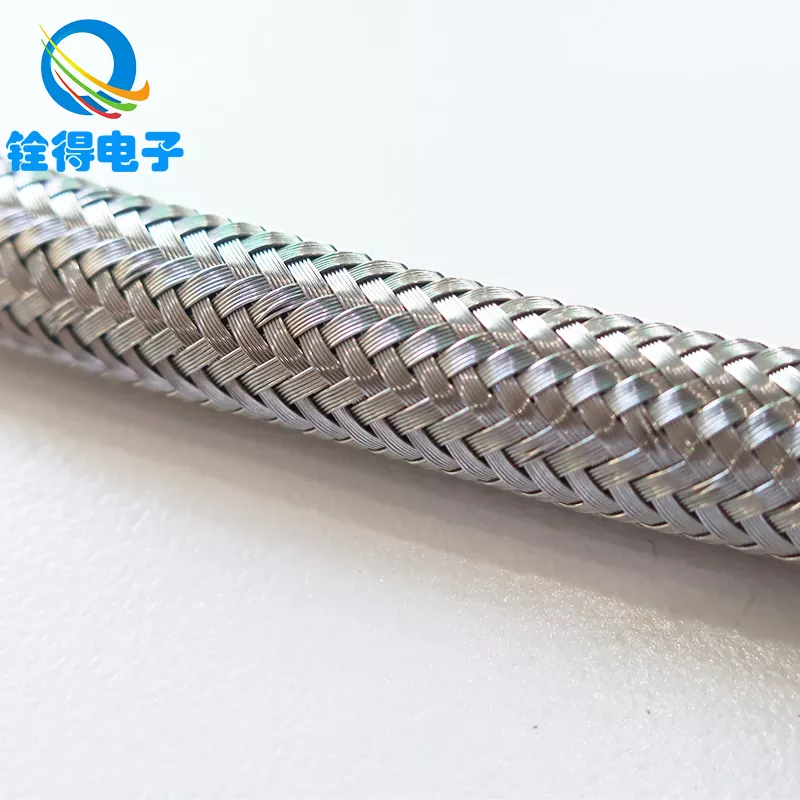

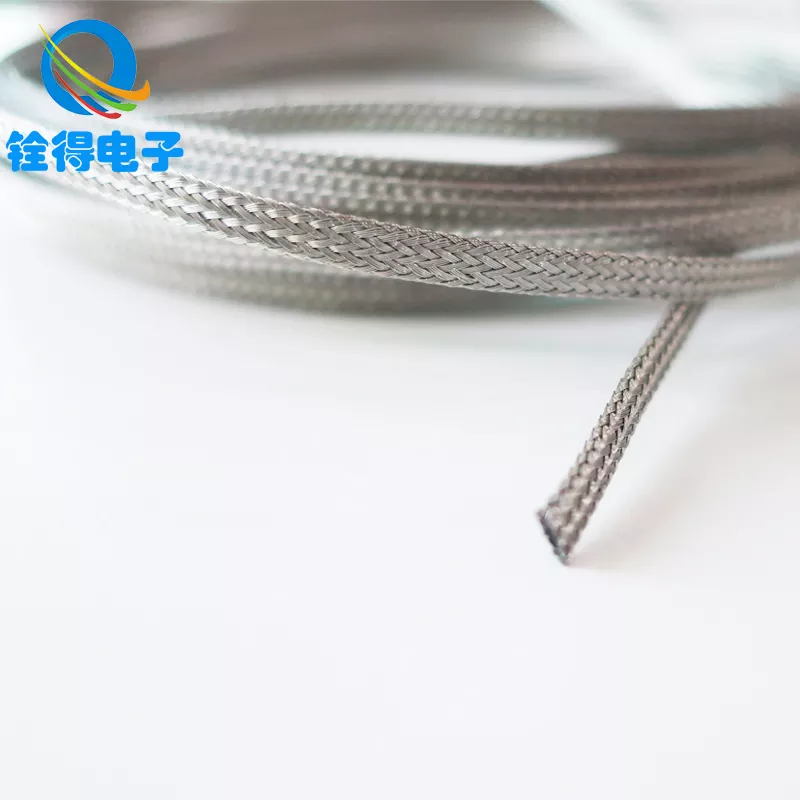

Põimitud vasktoruon torukujuline palmik, mis on valmistatud mitmest vasktraadi kiust, mis on kootud painduvaks hülsiks või torukujuliseks. Sõltuvalt disainist saab seda kasutada:

• Paindlik juht(vool kahe punkti vahel, kus toimub liikumine või paisumine)
• Maandustee(ümbriste, uste, kappide, siinide ja pöörlevate või vibreerivate sõlmede ühendamine)
• Elektromagnetiline kaitsekate(häiringute vähendamine, luues kaablite või sõlmede ümber juhtiva korpuse)
• Kaitsev varrukas(kaitsevad voolikuid/kaableid hõõrdumise eest, suurendades samal ajal juhtivust)

Erinevalt tugevast vaskvardast või jäigast kaablist võib punutud toru korduvalt painduda ja kohanduda kitsastes kohtades. Samuti võib see "hingata" soojuspaisumisega: temperatuuri tõustes metallosad laienevad; jahtudes tõmbuvad kokku. Põimitud struktuur talub seda tsüklit väiksema riistvara lõdvenemise riskiga, müra lõhenemine või pinge ülekandmine tundlikele klemmidele.

Kliendi valupunktid, mille see lahendab

Ostjad hakkavad tavaliselt otsimaPõimitud vasktorupärast ühe järgmistest probleemidest ilmnemist:

• Ülekuumenemine ühenduskohtadespõhjustatud ebapiisavast kontaktpinnast, halvast painduvusest või liikumisest tingitud mikrovahedest.
• Mõranenud kõrvad ja katkised kiudkus jäigad juhid on vibratsiooni või hoolduse ajal sunnitud painduma.
• Aja jooksul lahtised kinnitusedtermilise tsükli ja mehaanilise liikumise tõttu, mis kannab pinget liigesesse.
• Müra ja häiredinverterite, trafode, lülitusseadmete, keevitajate või elektrisõidukite laadimisseadmete läheduses.
• Raskesti paigaldatavad džempridkitsastes kappides, kus painderaadius muutub võitluseks.
• Enneaegne korrosioonniiskes, ranniku- või keemiliselt aktiivses keskkonnas, kui materjalid ei sobi tingimustega.

Hästi määratletud põimitud toru lahendab need probleemid, ühendades juhtivuse, paindlikkuse ja pinnakatte. Tulemuseks on lihtsam ühendus marsruudile, aja jooksul stabiilsem ja vähem tundlik väikeste nihkete suhtes, mis karistaksid jäika osa.

Tüüpilised kasutusjuhud

Siin on pärismaailma kohad, kusPõimitud vasktoruon tavaliselt kasutatav ja millest otsustajad tavaliselt kõige rohkem hoolivad:

• Lülitusseadmed ja siinisüsteemid:painduvad ühendused siinide või koormuse all kuumenevate komponentide vahel.
• Trafod ja toitejaotus:maandus ja ühendamine, et vähendada rikkeohtu ja säilitada stabiilne potentsiaal.
• Raudtee- ja autoplatvormid:vibratsioonikindel side ja paindlikud vooluteed.
• EV/laadimis- ja inverterisüsteemid:suure voolu juhtimine, vähendades samal ajal elektrilist müra.
• Tööstuslikud kapid ja korpused:uste sidumisrihmad ja maandusteed, mis peavad avamisel/sulgemisel painduma.
• EMI varjestus kaablitele ja sõlmedele:juhtiv toru kaablite ümber, et vähendada häirete tundlikkust.

Kuidas valida õige spetsifikatsioon

ParimPõimitud vasktoruteie projekti jaoks sõltub sellest, kuidas seda kasutatakse: praegune tase, töötsükkel, keskkond, vajalik paindlikkus, ja lõpetamise meetod. Allpool on praktiline valikuraamistik, mille saate anda projekteerimisele, ostmisele ja tarnijale.

1) Vase tüübi ja juhtivuse ootused

• Paljas vask:tugev juhtivus, tavaline kontrollitud keskkondades.
• Tinatud vask:parem oksüdatsioonikindlus ja lihtsam joodetavus, sageli eelistatud niisketes või muutlikes tingimustes.
• Spetsiaalne plaatimine:kasutatakse ainulaadsete korrosiooni- või liidesevajaduste jaoks (valige keskkonna ja sobitusmaterjalide põhjal).

2) Punutise ehitus ja tihedus

• Traadi läbimõõt ja keermete arvmõjutada paindlikkust ja vastupidavust.
• Punutise katvusmõjutab varjestuse jõudlust ja kontakti stabiilsust.
• Laienemissuheoluline on see, millal toru peab sobima teatud diameetriga.

3) Mõõtmed, mis tegelikult on olulised

• Sisemine läbimõõt (ID):kas see sobib teie sihtosa või kaablikimbuga.
• Välisläbimõõt (OD):kas see sobib näärmete, klambrite või marsruudikanalite sisse.
• Pikkus ja teenindusahel:jättes piisavalt lõtvu, et punutis ei muutuks teie liigeses "vedruks".

4) Lõpetamisviis

• Surutud kõrvad/ümbrised:tavaline maandusrihmade ja džemprite puhul.
• Keevitatud/jooted otsad:kasutatakse siis, kui on vaja suurt töökindlust ja madalat kontakttakistust.
• Klamber või riba ots:kasutatakse sageli varjestusrakenduste jaoks, et säilitada 360-kraadine kontakt.

5) Keskkonna ja korrosiooni tegelikkus

• Niiskus, kokkupuude soolaga, tööstuskemikaalid ja erinevad metallid võivad muuta seda, mis “piisavalt hea” välja näeb.
• Kui teie varustus elab väljas või soolase õhu läheduses, ei ole plaadistuse valik ja liigeste kaitse läbiräägitavad.

Praktilised tabelid suuruse määramiseks ja sobitamiseks

Tabel 1. Rakendusvajaduste sobitamine punutud toru omadustega

Tabel 2: Ostjasõbralik kontroll-loend punutud vasktoru määramiseks

Paigaldus- ja käsitsemisnõuanded

Isegi parimPõimitud vasktoruvõib halvasti ära lõigata, käsitseda või lõpetada. Need valdkonnasõbralikud näpunäited vähendavad ümbertöötamist ja ebaõnnestumisi:

• Lõikamise ajal kulumise vältimine:kasutage meetodit, mis hoiab kiud sees (mähkige enne lõikamist teibiga või kasutage sobivaid tööriistu).
• Liikumise korral lisage teenindusahel:lubage lõpp-punktis pigem pehmeid kurve kui tihedaid kurvi.
• Kaitske otsad:termokahanevad, saapad või varrukad võivad vähendada hõõrdumist ja takistada hulkuvate kiudude levimist.
• Tagada puhastuspinnad:eemaldage oksüdatsioon või praht kohtades, kus kõrvad või klambrid puutuvad kokku metalliga.
• Erinevad metallid:kui teie riistvara ei ole vasesõbralik, kaaluge galvaaniliste probleemide vähendamiseks pinnakaitsestrateegiaid.
• Pöördemoment on oluline:ühtlane kinnitus vähendab mikroliikumist ja stabiliseerib kontakttakistust.

Varjestuse kasutamisel seadke esikohale 360-kraadine kontakt: punutis, mida puudutatakse vaid ühest väikesest punktist, võib tunduda paigaldatud, kuid ei taga järjepidevat müra vähendamist. Tugeva vooluga džemprite puhul keskenduge otsa terviklikkusele: tugev pressimine või konstrueeritud otsatöötlus loovad tavaliselt suurima töökindluse erinevuse.

Kvaliteedi kontrollnimekiri enne ostmist

Kui hankitePõimitud vasktorukriitiliste seadmete jaoks soovite prognoositavat juhtivust, ühtlast punutise geomeetriat ja stabiilseid materjale. Kasutage seda kontrollnimekirja näidiste või tarnija dokumentatsiooni ülevaatamisel:

• Materjali konsistents:kinnitage vase klass ja viimistlus sobivad teie keskkonna ja liitumismeetodiga.
• Punutise ühtlus:kontrollige lünki, ebaühtlaseid valikuid või ebaühtlast katvust kogu pikkuses.
• Mõõtmete stabiilsus:kontrollige ID/OD pingevabas ja paigaldatud tingimustes, eriti kui tegemist on venitusega.
• Lõpetamise töökindlus (kui on kokku pandud):kontrollige pressimise sümmeetriat, tõmbetugevuse ootusi ja otste tihendamist.
• Pakendamine ja käitlemine:kehv pakend võib deformeeruda punutised või põhjustada saastumist enne, kui detail teie jooneni jõuab.

Koostöö Dongguan Quande Electronics Co., Ltd.

Kui ostate punutud juhtmeid, ei osta te mitte ainult vaske, vaid ka korratavust: sama punutise tihedus, sama sobivus ja sama lõpptulemus iga kord, kui teie tootmisliin töötab.Dongguan Quande Electronics Co., Ltd.annabPõimitud vasktorurakendustele mõeldud lahendused kus paindlikkus, juhtivus ja vastupidavus peavad koos elama samas osas.

Kui teil on juba joonis või pärandosa number, saate selle tavaliselt kiiresti selgeks spetsifikatsiooniks tõlkida. Kui te seda ei tee, saab siiski luua praktilise spetsifikatsiooni mõnest sisendist: kuhu see on paigaldatud, kuidas see liigub, millega see ühendub ja millises keskkonnas see elab. Sageli piisab sellest materjali, suurusvahemiku, ja lõpetage ravivõimalused ilma katse-eksituse meetodil ostmiseta.

KKK

Järgmised sammud

Kui teie praegune seadistus kannatab kuumuse, vibratsiooni, pingelise marsruudi või ebausaldusväärse maanduse tõttu,Põimitud vasktoruon sageli kõige lihtsam uuendus mõõdetav stabiilsuse suurendamine. Kiireim tee õige valikuni on installipiirangute (ruum, liikumine, temperatuurikõikumine) ja lõpetamismeetodi määratlemine. Sealt edasi selgub tavaliselt õige materjal ja palmikute ehitus.
