Miks määrab maandusjuhtme valik ohutuse, töökindluse ja müra?

Abstraktne

A maandusjuheon lihtne tähelepanuta jätta, kuni midagi läheb valesti: ootamatud seadmete lähtestused, signaale rikkuvad häired, kipitavad korpused, ebaõnnestunud kontrollid või (halvimal juhul) šoki- ja tulekahjuoht. Selles juhendis kirjeldatakse, kuidas maandusjuhtmed reaalsetes süsteemides tegelikult töötavad, mis tavaliselt põhjustab maandusprobleeme ja kuidas valida maandusjuhe, mis sobib teie elektriliste, mehaaniliste ja keskkonnapiirangutega. Teel saate praktilisi kontrollnimekirju, tavaliste maandusjuhtmete võrdlustabelit ja kohapeal tõestatud paigaldusnõuandeid. Kui hindate põimitud maandustooteid või koostate masinale, paneelile, sõidukile või korpusele maandusstrateegiat, on järgmised sammud selged. Tootjatele ja projektimeeskondadeleDongguan Quande Electronics Co., Ltd.toetab maandusjuhtmete valikut ja kohandamist, et teie disain toimiks järjekindlalt alates prototüübist kuni tootmiseni.

Sisukord

• Kontuur
• Mida maandusjuhe tegelikult teeb
• Kliendi valupunktid maandusprobleemid Loo
• Kuidas valida õige maandusjuhe
• Levinud maandusjuhtmete tüübid ja millal neid kasutada
• Üllatuslikke ebaõnnestumisi vältivad suuruse kaalutlused
• Paigaldustavad, mis muudavad või katkestavad maanduse
• Levinud vead ja kuidas neid vältida
• Kuidas kontrollida maanduse kvaliteeti põllul
• KKK
• Järgmised sammud

Kontuur

1. Maandusjuhtme eesmärk on tagada ohutus ja signaali terviklikkus
2. Halva maanduse sümptomid ja põhjused
3. Valikuraamistik, mis hõlmab elektrilist koormust, sageduskäitumist ja keskkonda
4. Põimitud rihmade, keerdunud juhtmete ja siinide võrdlus
5. Paigaldusdetailid, mis vähendavad takistust ja takistavad lõdvenemist
6. Kontrollimeetodid ja praktilised vastuvõtukontrollid
7. KKK ja hankimisjuhised

Mida maandusjuhe tegelikult teeb

Fraasi "maandusjuhe" kasutatakse mitme töö jaoks ja nende segamine on koht, kus paljud projektid satuvad hätta. Enamikus rakendustes toetab maandusjuhe ühte või mitut järgmistest funktsioonidest:

• Ohutusvea tee: Kui pinge all olev juht puutub kokku metallkestaga, aitab maandustee kanda rikkevoolu, et kaitseseadmed saaksid kiiresti rakenduda.
• Potentsiaaliühtlustus: Metallosade ühendamine nii, et need jäävad peaaegu samale potentsiaalile, vähendab puutepinget ja kaare tekkimise ohtu.
• Mürakontroll ja võrdlusstabiilsus: Hea maandusühendus võib vähendada elektromagnetilisi häireid, pakkudes kontrollitud tagasiteed ja alandades impedantsi asjakohastel sagedustel.
• Välgu ja liigpinge suunamine: Mõnes süsteemis aitavad maandusjuhid suure energiaga siirdeid ohutult suunata (sageli osana laiemast sidumis- ja liigpingestrateegiast).

Pange tähele sõnaimpedants, mitte ainult vastupanu. Paljud maandusprobleemid ilmnevad kõrgematel sagedustel, kus juht, mis näib tavaarvestil "hea", käitub induktiivsuse, pikkuse ja ühenduse geomeetria tõttu endiselt halvasti. Seetõttu võib maandusjuhi füüsiline kuju olla sama oluline kui selle ristlõikepindala.

Kliendi valupunktid maandusprobleemid Loo

Kui teil on kunagi olnud süsteem katsestendil läbinud, kuid tehases, sõidukis või välispaigalduses ebaõnnestub, on maandus sageli osa sellest loost. Siin on kõige levinumad klientide valupunktid, mida tööstus- ja elektroonikasüsteemides näeme.

• Juhuslikud lähtestused ja seletamatud vead: katkendlikud maandusühendused võivad tekitada pingenihkeid, mis ajavad juhtelektroonika segadusse.
• EMI, mis ei kao kuhugi: Varjestus ja filtrid ei suuda täielikult kompenseerida kehva tagasivoolutee või suure takistusega sidet korpuste vahel.
• Ebaõnnestunud kontrollid või vastavuse viivitused: Ebapiisav sidumine, valed lõpetamised või halb dokumentatsioon võivad põhjustada ümbertegemist ja ajakava libisemist.
• Ülekuumenemine ühenduskohtades: "Väike" kontaktiprobleem muutub rikkevoolu või korduva liigpinge tingimustes kuumaks kohaks.
• Korrosioon ja lõtvumine: Välis-, mere-, niiske või keemilised keskkonnad võivad ühendusi halvendada kiiremini, kui meeskonnad eeldavad.
• Montaaži peavalud: Liiga jäigad, liiga lühikesed või väsivad juhtmed võivad muuta tootmise ebajärjekindlaks.

Hea uudis on see, et enamik neist on ennetatavad. Peamine on käsitleda maandust mehaanilise ja elektrilise disainiprobleemina, mitte järelmõtlemisena.

Kuidas valida õige maandusjuhe

Usaldusväärne valikuprotsess algab teie tegelikest piirangutest, mitte ainult kataloogi kirjeldusest. Kasutage seda raamistikku:

1) Määratlege maandustöö

• Kas see on peamiselt ohutusside, mürakontroll, liigpinge käsitlemine või kombinatsioon?
• Kas see on korpusevaheline liimimine, uste ühendamine, paneelide ühendamine või kaabli varjestuse lõpetamine?

2) Kaardistage elektrivajadused

• Viga praegused ootused: Kaitseseadme käitumine sõltub madala takistusega teest.
• Sageduskäitumine: Müra ja EMI puhul on lühemad ja laiemad juhid sageli paremad kui pikemad ja kitsamad.
• Töötsükkel: Aeg-ajalt esinevad ülepinged erinevad pidevast voolu jagamisest.

3) Sobitage mehaaniline reaalsus

• Kas see paindub (uksed, hinged, vibratsioon, robootika)? Kui jah, on painduv maandusjuht ülioluline.
• Kas ruumi on vähe? Kas on nõutav korduv painderaadius?
• Kas paigaldajatel on pidev juurdepääs pöördemomendi kinnitusdetailidele?

4) Arvestage keskkonda

• Niiskus, soolapihustus, kemikaalid, kõrge temperatuur, UV-kiirgus või õlisaaste võivad muuta materjalivalikut.
• Kui korrosioon on tõenäoline, on pinnatöötlus ja ühendusriistvara sama olulised kui juhi materjal.

5) Otsustage lõpetamisstrateegia varakult

• Rõngasklemmid, kõrvaklapid, keevisõmblused, naastühendused või klambritüüpi ühendamine nõuavad erinevat juhtmekonstruktsiooni.
• Lõpetamise järjepidevus võrdub jõudluse järjepidevusega.

Kui soovite tootmises vähem üllatusi, lukustage need otsused enne rakmete jooniste lõpetamist. Dongguan Quande Electronics Co., Ltd. toetab sageli meeskondi, kinnitades enne masstootmist sobivust, paindlikkust ja lõpetamise ühilduvust.

Levinud maandusjuhtmete tüübid ja millal neid kasutada

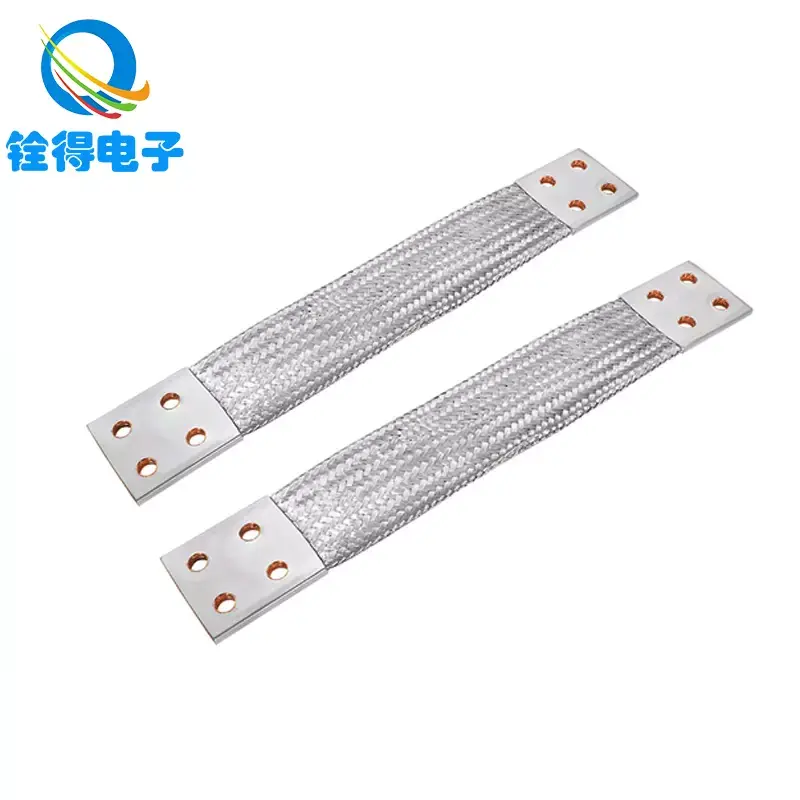

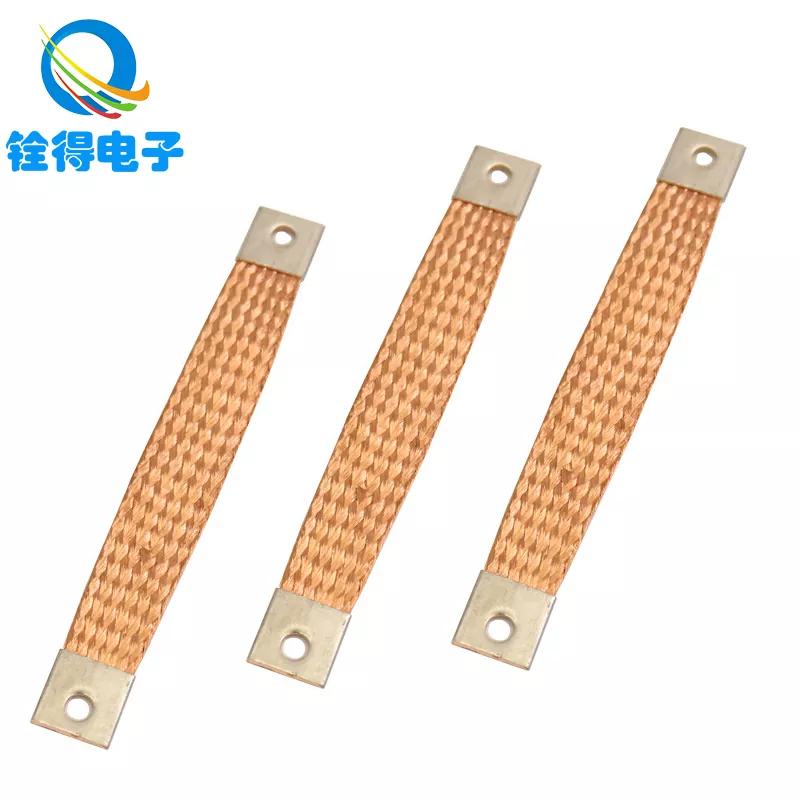

Paljude tööstuslike kappide jaoks on "parim" valik kombinatsioon: paneelis olev ühendusvarras, lühikesed põimitud rihmad uste ja liikuvate osade jaoks ning hästi lõppevad keerdunud juhtmed fikseeritud ühenduste jaoks.

Üllatuslikke ebaõnnestumisi vältivad suuruse kaalutlused

Suuruse määramine pole lihtsalt "suurem, seda parem". Liigne suurus võib põhjustada jäikust, kokkupanekuprobleeme ja väsimust. Alamõõdu kasutamine võib üle kuumeneda, kaitseseadme tühjendamise ebaõnnestuda või tekitada ebastabiilseid viiteid. Pidage meeles neid põhimõtteid:

• Lühemad löögid paksemadpaljude müraga seotud probleemide jaoks. Pikkuse vähendamine parandab sageli jõudlust rohkem kui ristlõike suurendamine.
• Laiem saab võita ringikõrgematel sagedustel. Lamedad põimitud rihmad võivad korralikult paigaldamisel impedantsi vähendada.
• Ühendusala on oluline. Paks juht väikesel kontaktpinnal võib siiski halvasti töötada.
• Soojus- ja rikkesündmused on erinevad. Juht võib lühikese rikkeimpulsi üle elada, kuid ebaõnnestuda korduva liigpinge või halva ühenduskoha kuumenemise korral.

Kui teie disain peab vastama konkreetsele elektrikoodile või tööstusstandardile, kasutage selle standardi suuruse määramise meetodit lähtejoonena, seejärel asetage mehaanilised ja keskkonnanõuded peale. Kahtluse korral käsitlege lõpetamist ja paigaldamist kui esmaklassilisi disainielemente, mitte "paigaldaja üksikasju".

Paigaldustavad, mis muudavad või katkestavad maanduse

Enamik maandustõrkeid juhtub liidestes. Dirigent on harva probleemiks; ühendus tavaliselt on. Need tavad parandavad oluliselt tulemusi:

Kasutage puhast metall-metalli kontakti, kui on vaja siduda

• Eemaldage liimimispunktist värv, anodeerimine või katted, välja arvatud juhul, kui riistvara on mõeldud katteid usaldusväärselt läbistama.
• Kontaktrõhu säilitamiseks aja jooksul kasutage sobivaid seibe või liimimisriistvara.

Kontrollige lõdvenemist vibratsiooni all

• Kasutage riistvara ja keskkonnaga ühilduvaid lukustusmeetodeid.
• Rakendage ühtlast pöördemomenti ja dokumenteerige see tootmiseks.

Minimeerige pikkus ja vältige silmuseid

• Juhtige maandusjuhtmed võimalikult lühikeseks ja otseseks.
• Vältige suuri silmuseid, mis võivad nagu antenn vastu võtta häireid.

Kujundage liikumiseks selle asemel, et loota, et see ei liigu

• Uste, hingede ja vibreerivate sõlmede puhul peab korraliku tõmbevabastusega põimitud maandusrihm sageli jäigast juhtmest kauem vastu.
• Järgige painderaadiust ja veenduge, et rihm või traat ei oleks mehaaniline tõkesti.

Lõpetamise standardimine

• Valige lõpetamisstiil ja rakendage seda järjekindlalt kõigis järgus.
• Kruvimiskvaliteeti, rõngaste sobivust ja kontaktpinna ettevalmistamist tuleks kontrollida.

Levinud vead ja kuidas neid vältida

• Pikkade patside kasutamine kilpide jaoksmis kahjustavad kõrgsageduslikku jõudlust. Hoidke kilbi sidemed lühikesed ja kaaluge vajadusel klambrite kasutamist.
• Tuginedes šassii kokkupuutele värvi kaudu. Kui te ei saa garanteerida metallikontakti, ärge eeldage, et see on olemas.
• Metallide segamine ilma planeerimiseta. Erinevad metallid ja niiskus võivad kiirendada korrosiooni ja suurendada vastupidavust.
• Ukse sidumise ignoreerimine. Suurepärane paneelmaandus ei aita, kui uks muutub lärmakaks ujuvaks plaadiks.
• Jäiga juhi ülepainutamine. Vibratsiooniväsimus on tõeline; vali liikumiseks mõeldud juht.
• Testimine ainult põhilise järjepidevuse piiksuga. Järjepidevus ei võrdu reaalsetes tingimustes tugeva madala takistusega sidemega.

Kuidas kontrollida maanduse kvaliteeti põllul

Kontrollimine peaks vastama riskile. Lihtsa liimimise jaoks võib abiks olla madala takistuse kontroll. Tundlike süsteemide puhul võib vaja minna lisameetodeid. Praktilised võimalused hõlmavad järgmist:

• Visuaalne kontroll: Kontrollige katte eemaldamist, riistvara tüüpi ja seda, et juht pole pinges.
• Madala takistuse mõõtmine: Mõõtke üle sideme väikese oomilise töö jaoks sobiva instrumendiga, mitte ainult tavalise multimeetriga.
• Liigutamise test: Liigutage uksi või rakmeid ettevaatlikult, jälgides samal ajal vahelduvat käitumist.
• Termokontroll koormuse all: Kuumad kohad paljastavad sageli suure takistusega liigesed.
• Mürasümptomite valideerimine: Kui maandamine on mõeldud häirete vähendamiseks, kinnitage enne ja pärast mõõtmistega, mis vastavad teie tegelikele töötingimustele.

Kui teie süsteem on ohutuse seisukohalt kriitiline, järgige kehtivaid elektrikoode ja organisatsiooni katseprotseduure. See artikkel annab üldised insenerijuhised, kuid lõplikud vastuvõtukriteeriumid peaksid vastama teie valdkonna ja vastavuskohustustele.

KKK

• Kas maandusjuhe on sama mis nulljuhe?
  Ei. Paljudes süsteemides kannab null normaalse töö ajal tagasivoolu, samal ajal kui maandusjuhe on ette nähtud ohutuks ühendamiseks ja rikketingimusteks. Nad täidavad erinevaid rolle ja neid käsitletakse disainis ja paigaldamises erinevalt.
• Millal peaksin tavalise traadi asemel kasutama punutud maandusrihma?
  Põimitud rihmad eelistatakse sageli liikuvate osade, vibratsioonikeskkonna või lühikeste, laiade ja madala takistusega ühenduste ühendamiseks, mis toetavad mürakontrolli. Samuti võivad need muuta uste ja korpuse ühendamise usaldusväärsemaks, kui paindumine on vältimatu.
• Kas paksem maandusjuhe vähendab alati häireid?
  Mitte alati. Pikkuse vähendamine, ühendusala parandamine ja impedantsi alandava geomeetria kasutamine võib olla olulisem kui lihtsalt ristlõike suurendamine – eriti kõrgema sagedusega müra puhul.
• Miks on minu süsteemis endiselt müra, kuigi kõik näitab järjepidevust?
  Järjepidevus ainult tõestab, et mingi juhtiv tee on olemas. Müraprobleemid on sageli seotud impedantsiga töösagedustel, kehva ühendusgeomeetria, pikkade patside või ebaühtlaste varjestuste otstega.
• Mis põhjustab maandusühenduste katkemist aja jooksul?
  Tavalisteks põhjusteks on vibratsiooni lõdvenemine, korrosioon, halb pinna ettevalmistamine, ebapiisav tõmbevabastus ja ebaühtlane pressimis- või kõrvakvaliteet. Kokkupuude keskkonnaga võib neid kõiki kiirendada.
• Kuidas muuta maandus tootmises ühtlasemaks?
  Standardiseerige riistvara ja otsad, määrake pöördemomendi spetsifikatsioonid, juhtige pinna ettevalmistamist ja valige juhtmed, mis sobivad montaažiprotsessiga. Järjepidevus puudutab nii protsessi juhtimist kui ka juhi valikut.
• Kas ma saan kohandada maandusjuhte oma korpuse või rakmete jaoks?
  Jah. Paljud tootjad pakuvad kohandatud pikkusi, palmikute konstruktsioone ja lõpetamisvõimalusi. Kui teil on kitsas ruum, liikumis- või korrosioonipiirangud, vähendab kohandamine sageli ümbertööd ja parandab töökindlust.

Järgmised sammud

Kui teil on seletamatu EMI, seadmete ebaühtlane käitumine, uste ühendamise probleemid või maanduspunktid, mis roostetavad või lõdvenevad, ärge käsitlege maandusjuhet lisaseadmena. Käsitle seda nagu elektriliste, mehaaniliste ja keskkonnanõuetega kavandatud komponenti.

Kui soovite abi maandusjuhi stiili valimisel, lõpetamisvalikute määratlemisel või paindlikkuse ja paigalduspiirangute sobitamisel, Dongguan Quande Electronics Co.,Ltd. võib toetada teie hindamis- ja tootmisvajadusi. Jagage oma rakenduse üksikasju ja jooniseid ning me soovitame praktilist maanduslahendust, mida saate korduvalt ja enesekindlalt ehitada –võtke meiega ühendustalustamiseks.
