Miks on Solder Wick Braid Wire puhas lahtijootmise tööriist?

Abstraktne

Lahtijootmine peaks tunduma kontrollitud, mitte nagu suurte panustega hasartmäng, kus padjad tõusevad, jäljed kooruvad ja jootepritsmed kõikjale. See juhend kirjeldab, kuidasJootma Wick Braid Wiretöötab, miks see reaalses ümbertöötlemises ebaõnnestub ja kuidas kõige levinumaid probleeme parandada korratava protsessiga valupunktid. Samuti saate praktilise valikutabeli, tõrkeotsingu tabeli ja kontrollnimekirja stiilis töövoog, mis aitab teil jootet puhtalt eemaldada, kaitstes samal ajal komponente ja PCB-d.

Sisu

• Lühiülevaade
• Jootma Wick Braid Wire'i mõistmine
• Kliendi valupunktid ja miks lahtijootmine valesti läheb
• Töö jaoks sobiva punutise valimine
• Puhas, korratav mahajootmise töövoog
• Laiuse, kuumuse ja kasutusjuhtude valikutabel
• Tõrkeotsingu tabel kangekaelse joodise jaoks
• Täpsemad näpunäited SMD, pistikute ja mitmekihiliste plaatide jaoks
• Hooldus, hoiustamine ja järelpuhastus
• KKK
• Järgmised sammud

Lühiülevaade

• Mida lahtijootmispunutis liigeses tegelikult teeb (ja mida see ei suuda)
• Miks padjad tõusevad ja jäljed kooruvad "tavalise" ümbertöötlemise ajal?
• Kuidas valida laiuse ja voo käitumist vastavalt liigestele
• Samm-sammuline meetod, mis vähendab kuumastressi ja parandab imamiskiirust
• Tabelid valiku ja tõrkeotsingu jaoks
• KKK-d, mis käsitlevad ostjate ja tehnikute enim küsitavaid küsimusi

Jootma Wick Braid Wire'i mõistmine

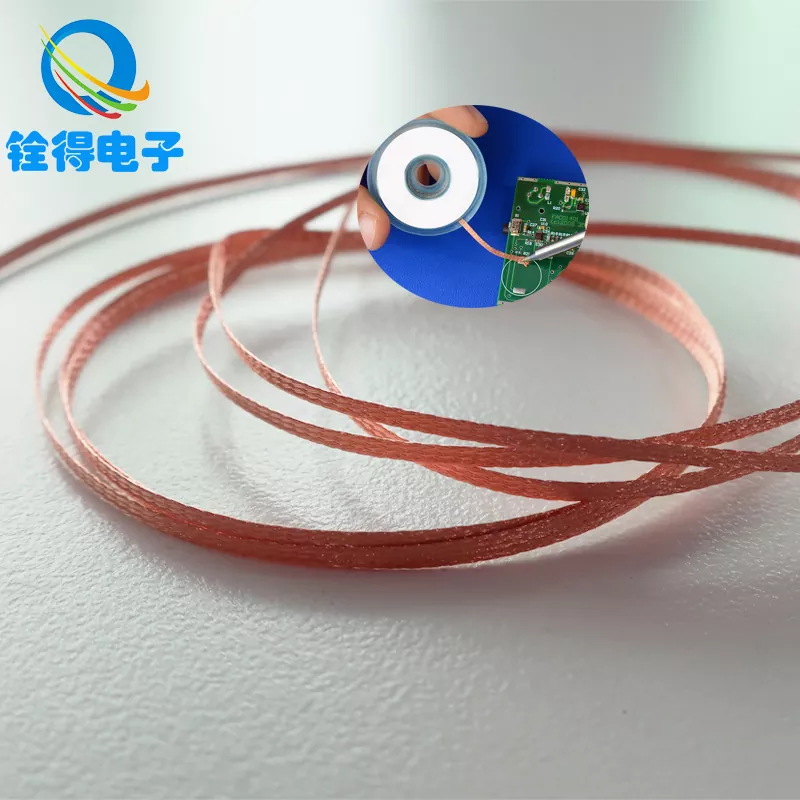

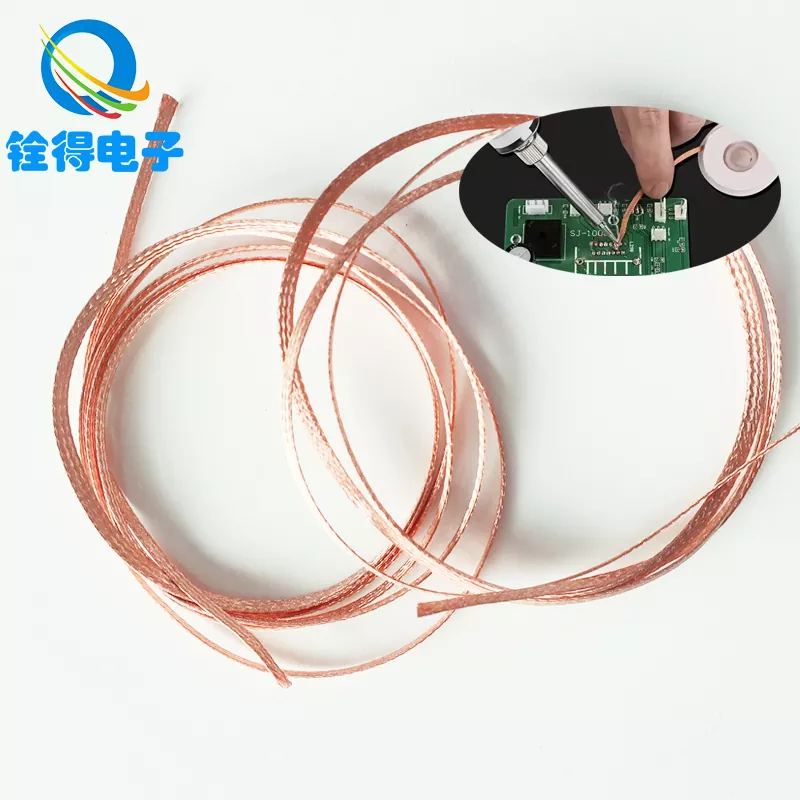

Jootma Wick Braid Wire(nimetatakse ka desoldering palmikuks) on kootud vasest lint, mis on mõeldud sulajoodise tõmbamiseks ühenduskohast eemale. Punutis toimib nagu pisikeste kanalite võrgustik: kui jooteaine vedeldub, tõmbab selle kapillaaride toimel vaskkude. Hea palmik ei puuduta ainult jootet – see imab selle kiiresti endasse, seejärel vabaneb äratõstmisel puhtalt.

Enamik punutisi on vasepõhised, kuna vask edastab soojust tõhusalt ja märgub kergesti, kui räbust on olemas. Flux on siin vaikne kangelane: see eemaldab oksiidid, aitab joote voolata ja parandab märgatavalt imamiskiirust. Ilma piisava vooluta võib isegi esmaklassiline punutis tunduda "surnuna" sundides teid hoidma soojust kauem kui peaksite – ja see on koht, kus lauad saavad kahjustada.

• Mille jaoks see on suurepärane:klotside puhastamine, sildade puhastamine, liigse joote eemaldamine, ettevalmistamine ümbertöötamiseks.
• Mida see ei ole:õige vuugi soojendamise aseaine või halva termilise juurdepääsuga külmade vuukide maagiline kustutuskumm.

Kliendi valupunktid ja miks lahtijootmine valesti läheb

Kui lahtijootmine halvasti läheb, süüdistavad inimesed tavaliselt punutist. Õiglane. Kuid tegelik põhjus on peaaegu alati ebakõla punutise laius, voolu aktiivsus, raua temperatuur ja soojuse ülekandmine liigesesse.

Valupunkt 1: padjad tõusevad või kooruvad jäljed

Tavaliselt juhtub see siis, kui kuumust rakendatakse liiga kaua või kui punutist surutakse kõvasti alla, nagu proovite jooteainet "nühkida". Liigne rõhk suurendab mehaanilist pinget, samal ajal kui vaskpadja all olev liim pehmeneb kuumuse toimel. Parandus on intuitiivne: kasutadavähemjõustada ja parandada imemistõhusust räbusti ja õige punutise laiuse abil, nii et kuumusaeg langeb.

Valupunkt 2: palmik ei ima joodist

Tavalisteks põhjusteks on oksüdeerunud punutis, ebapiisav räbustik, liiga madal temperatuur või liigend, mis pole täielikult sulanud. Kui liigend pole päris vedel, joote ei voola kudumisse - see lihtsalt istub seal ja mõnitab teid.

Valupunkt 3: joodet määrib või tahkub uuesti padja peal

Tihti juhtub see siis, kui palmik on valel ajal üles tõstetud või raud eemaldatud enne, kui pats on eraldatud. Joote külmub ja “liimib” punutise padja külge, kutsudes padja tõstma. Ajastus on oluline: eraldage punutis ühenduskohast, kuni joodis on veel sulanud.

Valupunkt 4: kuumustundlikud komponendid saavad stressi

Pistikud, plastkorpused ja läheduses olevad IC-d ei armasta pikaajalist kuumust. Kui teie meetod nõuab pikka kontaktaega, mängite kõvas režiimis. Lahendus on kiirem ja kontrollitud protsess – ja mõnikord kombineerides punutise teiste tööriistadega (nt jootetõmbe või madala sulamistemperatuuriga sulamid) spetsiifilised liigesed.

Töö jaoks sobiva punutise valimine

Punutise ostmine ei tohiks tunduda arvamisena. Alustage kolmest praktilisest tegurist: laius, voo käitumine ja kudumise järjepidevus. Kui need ühtivad teie tööga,Jootma Wick Braid Wiremuutub lauale kiireks, etteaimatavaks ja õrnaks.

• Laius:Sobitage punutise laius padja/vuugi suurusega. Liiga kitsas küllastub koheselt; liiga lai varastab soojust ja aeglustab sulamist.
• Voolu aktiivsus:Tõhusa räbustusega palmik märgub kiiremini. Kangekaelsete vanade liigeste korral aitab välise voolu lisamine.
• Kudumise konsistents:Ühtlane punutise tihedus parandab kapillaaride toimet. Ebaregulaarne kudumine põhjustab ebaühtlast imendumist ja vahelejätmist.
• Puhas vask:Oksüdeeritud vask ei imendu hästi. Ladustamine ja pakendamine on olulisemad, kui inimesed tunnistavad.

Kui otsite tootmis- või teenindustööd, on järjepidevus sama oluline kui jõudlus. Paljud meeskonnad valivad stabiilse tarnija, nii et tehnikud ei õpi pidevalt ümber, kuidas palmik käitub. See on koht, kus kogenud tootjad naguDongguan Quande Electronics Co., Ltd.Neid hinnatakse sageli korratavuse, pakendamise kontrolli ja partiidevahelise stabiilsuse osas.

Puhas, korratav mahajootmise töövoog

Siin on meetod, mis vähendab laua pinget ja parandab tulemusi. Kohtle seda kui rutiini, mitte vabastiilis esinemist. Märkate suurimat paranemist selles, kui kiiresti joote punutisesse liigub.

1. Valmistage liigend ette:Lisage vanadele ühenduskohtadele väike kogus värsket jootet. See kõlab valesti, kuid see aitab soojusülekannet ja alandab "poolsula" joote tekkimise võimalus, mis keeldub tahkest.
2. Lisa räbusti (jah, isegi kui punutis on voolitud):Väike kogus välist voogu padja või punutise otsas võib muuta jõudlust, eriti vanematel plaatidel.
3. Asetage palmik, seejärel triikige:Seadke palmik esmalt joodisele, seejärel asetage raud palmiku peale. See soojendab palmik ja ühinevad ja soodustavad kapillaaride voolu.
4. Kasutage õrna survet:Te juhite kontakti, mitte lihvite PCB-d. Las kuumus teeb tööd.
5. Vaadake voolu:Peaksite nägema, kuidas joote punutisesse rändab. Kui jaotis on küllastunud, libistage uuele alale.
6. Tõstke õigesti:Tõstke palmik ja triikige kokku, seejärel eraldage vajadusel sulamise ajal. Ärge koorige jahtunud patsi padjalt maha.
7. Lõpeta puhastus:Kui räbustijäägid on kokkupaneku jaoks olulised, puhastage piirkond sobiva lahusti ja ebemevaba tampooniga.

Kui on õigesti tehtud,Jootma Wick Braid Wireei tunne "võib-olla". Tundub nagu kontrollitud ülekanne: joote läheb sinna, kuhu soovite, ja padi jääb rahulikuks.

Laiuse, kuumuse ja kasutusjuhtude valikutabel

Tõrkeotsingu tabel kangekaelse joodise jaoks

Täpsemad näpunäited SMD, pistikute ja mitmekihiliste plaatide jaoks

Mõned liigesed võitlevad tugevamini kui teised. Mitmekihilised lauad imavad kiiresti soojust; suured maapinnad toimivad nagu hiiglaslikud soojuskäsnad. Trikk ei ole toores jõud – see parandab soojusülekannet, et saaksite kiiremini sisse ja välja.

• Maapealsete lennukite jaoks:Kasutage suuremat otsa ja keskmist/laiemat punutist. Lisa räbust. Kaaluge plaadi eelsoojendust, kui teie protsess seda võimaldab.
• Peene sammuga tihvtide jaoks:Kasutage kitsast punutist, kerget kontakti ja sagedast punutisevahetust. Küllastunud palmik tõmbab jootetihvtide kaudu tagasi.
• Pistikute jaoks:Töötage nööpnõela haaval etapiviisiliselt. Piisavalt selge joodis, et vabastada plii, seejärel hinnake ülekuumenemise asemel uuesti.
• Korduvaks ümbertöötamiseks:Puhastage jäägid käikude vahel. Vana räbust ja oksüdatsioon koguneb ja aeglane imendumine.

Kui teie meeskond teeb sageli ümbertöid, säästab järjepidev punumine aega ja vähendab praaki. Seetõttu hindavad paljud ostjadJootma Wick Braid Wiremitte ainult "kas see töötab", vaid ka "kas see töötab iga kord samamoodi".

Hooldus, hoiustamine ja järelpuhastus

Punutise jõudlus langeb, kui vask oksüdeerub või räbustik kuivab. Käsitle punutist nagu kulumaterjali, mis väärib puhast ladustamist.

• Hoida suletuna:Oksüdatsiooni vähendamiseks hoidke punutist selle pakendis, kui seda ei kasutata.
• Kasutage värskeid jaotisi:Kui olete küllastunud, lõigake või liikuge edasi. Täidetud punutise taaskasutamine aeglustab imamist ja suurendab kuumust.
• Puhastage pärast töötlemist:Kui jäägid on muret tekitavad, puhastage padja piirkond ja kontrollige enne uuesti jootmist.
• Kontrollige tulemust:Korralikult puhastatud padi peaks välja nägema ühtlane ja valmis uuesti tinatamiseks või komponentide paigutamiseks.

Hankemeeskondade puhul tasub kontrollida ka pakendi järjepidevust ja märgistuse selgust, eriti mitme laiusega varude puhul. Tarnijatele meeldibDongguan Quande Electronics Co., Ltd. sageli palutakse toetada stabiilseid spetsifikatsioone kogu partiide lõikes nii saavad tehnikud loota etteaimatavale käsitsemisele.

KKK

Kas pliivaba joodisega jootetahti saab kasutada?

Jah. Pliivaba joodis nõuab tavaliselt veidi tugevamat soojusülekannet ja head räbusti aktiivsust. Kasutage sobivat otsikut, tagage kindel kontakt, ja kaaluge väikese koguse värske joodise ja räbusti lisamist, et aidata vuukil enne imamist voolata.

Miks muudab värske joodise lisamine mõnikord eemaldamise lihtsamaks?

Värske joodis parandab soojusülekannet ja võib vana oksüdeerunud liite "taasaktiveerida". Kui ühenduskoht sulab ühtlaselt, saab punutis jootetiiva tõmmata kududa kiiresti, mitte võidelda osaliselt sulanud materjaliga.

Millise punutise laiuse peaksin vaikimisi hoidma?

Keskmine laius on hea üldotstarbeline valik segaremonditöödeks, kuid kui teie töö on enamasti peene sammuga SMD, hoidke oma tööna kitsast punutist. igapäevane juht. Kui kasutate pistikuid või läbiva avaga padjandeid sageli, lisage kiiremaks neeldumiseks laiem valik.

Kuidas vältida padja tõstmist?

Vähendage ooteaega, kasutage õrna survet, lisage räbust ja valige laius, mis imbub tõhusalt. Mida kauem kuumust hoiate, seda suurem on risk. Ärge kunagi koorige padjalt jahtunud punutist – soojendage korraks uuesti ja tõstke selle asemel puhtalt.

Kas väline räbustus on vajalik, kui palmik on voolitud?

Mitte alati, kuid see aitab sageli vanadel plaatidel, pliivabadel liitekohtadel ja oksüdeerunud padjadel. Pisike kogus võib märgatavalt kiirendada imemist ja vähendada kokkupuudet kuumusega, mis kaitseb PCB-d.

Miks punutis mõnikord jootet "lohib" ja tekitab sildu?

Tavaliselt juhtub see siis, kui punutise osa on juba küllastunud või kui kasutate laiust, mis on peene sammuga tihvtide jaoks liiga suur. Kasutage värsket punutist, tehke kitsamaks ja liikuge kerge kontaktiga kontrollitud suunas.

Järgmised sammud

Kui soovite lahtijootmist, mis tundub puhas, kiire ja korratav, on õigeJootma Wick Braid Wirevalik on sama oluline kui tehnika. Olenemata sellest, kas varustate mitut laiust remondipingi jaoks või hankite stabiilset tarnimist tootmise ümbertöötlemiseks, millel on ühtlane punumiskäitumine võib vähendada jääke, kaitsta plaate ja säästa tehnikute aega.

Kas otsite töökindlaid valikuid ja selgeid juhiseid palmikute laiuste sobitamiseks oma rakendustega?Võtke meiega ühendustet arutada oma kasutusjuhtu, ja aitame teil valida töövoo jaoks kõige praktilisema konfiguratsiooni.
