Kuidas saab vaskpunutis parandada maandust ja EMI juhtimist?

Abstraktne

Vase punutison üks neist "väikestest osadest", mis vaikselt otsustab, kas süsteem tundub kivikindel või muutub müra, kuumuse ja vahelduvate rikete müsteeriumiks. Kui olete kunagi puutunud kokku maandusrihmaga, mis jookseb kuumalt, segades sumiseva kapiga või painduva ühendusega, mis halvimal võimalikul hetkel praguneb, see juhend on teie jaoks. Teeme lahti, mida Copper Braid tegelikult teeb, miks see päris installides ebaõnnestub ning kuidas seda valida, lõpetada ja hooldada, et maandus ja varjestus püsivad stabiilsena pikaks ajaks.

Sisukord

• Kontuur
• Reaalse maailma valupunktide vaskpunutis lahendab
• Mis on vaskpunutis (ja mis see pole)
• Kuidas valida vaskpunutist ilma ära arvamata
• Kiirvaliku tabel
• Lõpetamine ja installimine, mis ei õnnestu
• Praktiline kontroll ja kontrollimine
• Levinud vead ja lihtsad parandused
• Tavalised kasutusjuhud ja õige punutise sobitamine
• KKK
• Järgmine samm

Kontuur

1. Tuvastage valupunkt: kuumus, vibratsiooniväsimus, müra, korrosioon või ruumipiirangud
2. Kinnitage töö tüüp: maandusrihm, side, varjestushülss või painduv pistik
3. Valige punutise tüüp: lamedad vs torukujulised, paljad vs tinatatud, peened vs jämedad kiud
4. Määrake selle otstarbe järgi suurus: ristlõike pindala, pikkus ja lubatud temperatuuri tõus
5. Lõpetage õigesti: pressige, keevitage/jootke või jootke (ainult vajaduse korral)
6. Kontrollige välitingimustes: takistust, temperatuuri ja koormuse all olevat nihkumistesti

Reaalse maailma valupunktide vaskpunutis lahendab

Inimesed "tahavad" vaskpunutist harva. Nad tahavad probleemi lõpetada. Siin on peamised valupunktid, mille lahendamiseks Copper Braid on loodud:

• Katkendlik maanduspõhjustatud vibratsioonist, ukse liikumisest või soojuspaisumisest
• EMI probleemidnagu ebastabiilsed signaalid, mürarikkad andurid või vastavusega seotud peavalud
• Kuumad kohadpainduvate džemprite puhul, kus kindel kaabel ei talu korduvat liikumist
• Korrosioonavatud ühenduskohtades, eriti niiskes või soolases keskkonnas
• Ruumi piiridkus ümmargune kaabel on liiga jäik või liiga mahukas, et seda ohutult juhtida

Peamine eelis on paindlikkus. Copper Braid jaotab paindepinge paljudele peentele kiududele, mis aitab tal liikumist paremini taluda kui jäik juht. Kui see on õigesti paigaldatud, võib see pakkuda ka laia kontaktala liimimis- ja varjestusrakenduste jaoks.

Mis on vaskpunutis (ja mis see pole)

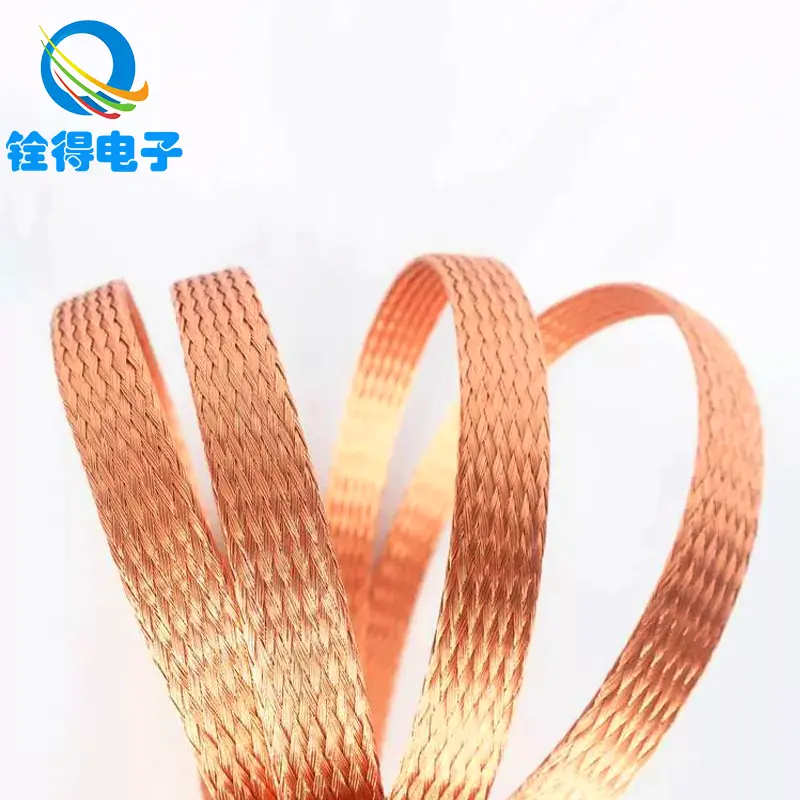

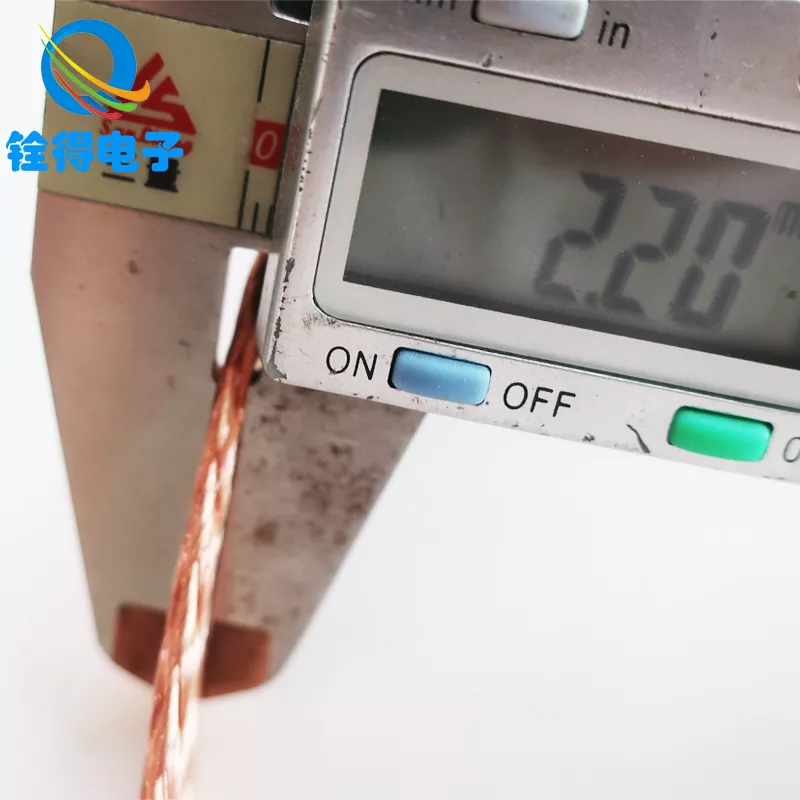

Vase punutis on kootud juht, mis on valmistatud paljudest vaskkiududest. Seda saab valmistada alame palmik(tavaline maandusrihmade puhul) või atorukujuline palmik(kasutatakse sageli kaablite varjestusmuhvina).

Milles see suurepärane on:

• Paindlik liimimineliikuvate osade vahel (uksed, kaaned, mootoriraamid, eemaldatavad paneelid)
• Madala takistusega teedkõrgematel sagedustel, kui geomeetria ja otsad on optimeeritud
• Mehaaniline vastupidavusvõrreldes ühe tahke juhiga korduvas paindes

Mis see ei ole:

• Maagiline lahendus halbade maanduspaigutuste jaoks (pikad silmused ja lohakad sidemed tekitavad endiselt probleeme)
• Õige juhtme suuruse asendaja (liiga väike kuumeneb ikkagi)
• Immuunsus halbade lõpetamiste suhtes (enamik "punutise tõrkeid" on lõpetamise tõrked)

Praktilisel hankimisel näete sagelipaljas vaskjatinatatud vask. Tinatud vask on populaarne oksüdatsioonikindluse korral ja lihtsam joodetavus on prioriteediks. Paljas vask võib olla hea valik kontrollitud ja kuivadesse siseruumidesse, kus on oluline maksimaalne juhtivus ja kulutõhusus.

Paljud insenerid ja ostjad töötavad selliste tootjatega naguDongguan Quande Electronics Co., Ltd. kui neil on vaja kohandatud Copper Braidi valikuid maandusrihmad, varjestushülsid või kohandatud painduvad pistikud erinevate paigalduste jaoks.

Kuidas valida vaskpunutist ilma ära arvamata

Vase punutisi valimine on kõige lihtsam, kui te lõpetate mõtte „punutis = palmik” ja otsustate selle asemel, millise töö järgi see peab ellu jääma. Kasutage seda kontrollnimekirja:

• 1) Vool ja temperatuuri tõus:Kui palmik kannab voolu (mitte ainult liimimine), siis määrake see nii, et see ei kuumeneks. Soojenemine ilmneb tavaliselt kõigepealt otstes, seejärel mööda punutist. Kui kahtlete, valige suurem ristlõige või paralleelne mitu punutist.
• 2) Paindlik eluiga ja liikumismuster:10 korda päevas painduv rihm erineb pidevalt vibreerivast rihm. Sagedaseks painutamiseks eelista peenemaid kiude ja piisavat lõtvust. Vältige teravaid painutusi ja "hingepunkte".
• 3) Keskkond:Niiskus, soolane udu, kemikaalide aurud ja kokkupuude välistingimustes suruvad teid tinatatud vase ja kaitstud liimimispindade poole. Kui tegemist on erinevate metallidega (nt alumiiniumiga ühendatud vaskpunutis), planeerige korrosioonitõrjet nõuetekohase riistvara ja pinna ettevalmistamisega.
• 4) Geomeetria ja pikkus:Lühem on tavaliselt jõudluse jaoks parem. Hoidke palmik võimalikult lühike, võimaldades samal ajal liikumist. Laiad, lamedad punutised võivad parandada liimimisala ja vähendada induktiivmõju võrreldes pika õhukese juhtmega.
• 5) Lõpetamisviis:Otsustage varakult: pressimine, keevitamine/jootmine või jootmine. See määrab, milline on punutise konstruktsioon ja plaatimine. (Ja jah, lõpetamised on olulisemad, kui enamik inimesi tunnistada tahab.)

Kiirvaliku tabel

Lõpetamine ja installimine, mis ei õnnestu

Kui Copper Braid "salapäraselt" ebaõnnestub, on põhjuseks tavaliselt see, et lõpetamist käsitleti kui järelmõtet. Ühenduse kestmiseks tehke järgmist.

• Pinna ettevalmistamine:Puhtad, heledad metallist kontaktpinnad pingutavad tugevamini. Liimimist vajavatest kohtadest eemaldage värv/oksiid ja kaitske vuuk hiljem vastavalt vajadusele.
• Krimpsus on õigesti tehtud:Kasutage punutise paksuse ja laiuse jaoks õiget kinnituse ja matriitsi profiili. Halb kriimustus tekitab suure takistuse ja kuumuse. Hea pressimine muutub mehaaniliselt stabiilseks ja elektriliselt ühtlane.
• Keevis-/jootmisvõimalused:Nõudlike rakenduste puhul (suur vool või tugev vibratsioon) võivad keevitatud või kõvajoodisega otsad ületada jootmise, vähendades roomamist ja termilist väsimust. See sõltub teie montaažiprotsessist ja materjalidest.
• Ettevaatusega jootmine:Joote võib punutise üles tõmmata ja muuta painduva rihma jäigaks "pingetõusjaks", mis klõpsab joodetud ala servas. Kui on vaja jootmist, hoidke imbumist kontrolli all ja vähendage pinget.
• Pingutuse leevendamine ja suunamine:Andke punutisele õrn kõver. Vältige teravaid volte. Vältige punutise servade hõõrumist. Kui palmik liigub, peaks see liikuma sujuvalt – mitte kraapima, murduma ega piitsutama.

Lihtne reegel: palmik peaks olema painduv element, mitte lõpp-punkt. Kui teie liigend muutub hingeks, tekivad väsimuspraod ja vastupidavuse kasv.

Praktiline kontroll ja kontrollimine

Te ei vaja laborit, et kontrollida, kas Copper Braid teeb oma tööd. Need praktilised kontrollid tuvastavad enamiku probleemidest varakult:

• Vastupidavuse kontroll (alustase):Mõõtke pärast paigaldamist vuukide vastupanu, seejärel kontrollige pärast vibratsiooni või termotsüklit uuesti.
• Temperatuuri kontroll (koormuse all):Kui punutis kannab voolu, käivitage süsteem ja otsige kõrvade ja kontaktpindade juures kuumi kohti.
• Visuaalne kontroll:Otsige tumenemist, rohekat oksüdatsiooni, katkiseid kiude või lahti tulnud riistvara.
• Liigutamise test:Kui toide on välja lülitatud ja järgitakse ohutuid toiminguid, painutage koostu õrnalt ja vaadake, kas liigend on mehaaniliselt stabiilne.

Kui vastupanu hiilib aja jooksul ülespoole, käsitlege seda varajase hoiatusena. Punutis "äkitselt ebaõnnestub" harva - see laguneb, kuni süsteem muutub ebausaldusväärseks.

Levinud vead ja lihtsad parandused

• Viga:Liiga kitsa punutise kasutamine, kuna see "sobib".
  Paranda:Suurus voolu ja töötsükli jaoks. Kui ruumi on vähe, kaaluge mitut paralleelset punutist või erinevat geomeetriat.
• Viga:Ülejootmine ja punutise muutmine jäigaks vardaks.
  Paranda:Eelistage pressimis- või kontrollitud lõpetamismeetodeid ja lisage pingevabastus.
• Viga:Liimimine värvi-, oksiidi- või saastunud pindadele.
  Paranda:Valmistage pind korralikult ette ja vajadusel kaitske seda pärast kokkupanekut.
• Viga:Pikad silmustega punutised, mis toimivad nagu antennid.
  Paranda:Hoidke see lühike, otsene ja mehaaniliselt toetatud.
• Viga:Erinevate metalliliidete korrosiooni ignoreerimine.
  Paranda:Kasutage keskkonnale sobivat riistvara, katteid ja vuukide kaitset.

Tavalised kasutusjuhud ja õige punutise sobitamine

Vase punutis ilmub paljudes tööstusharudes, kuna see lahendab elektriliste ja mehaaniliste vajaduste konkreetse kombinatsiooni. Siin on levinud kasutusjuhud ja prioriteedid:

• Juhtkapid ja korpused:Eelistage uste ja eemaldatavate paneelide usaldusväärset ühendamist. Levinud on tugevate kõrvadega lamedad vaskpunutised rihmad.
• Automatiseerimine ja robootika:Eelistage painde eluiga ja koormuse leevendamist. Liikumistsüklid karistavad kehva marsruudi eest rohkem, kui enamik inimesi eeldab.
• Jõuelektroonika (inverterid, ajamid, UPS):Eelistage vooluvõimsust ja termilist stabiilsust. Kontrollige temperatuuri tegeliku töökoormuse korral.
• Kaabli varjestusmuhvid:Eelistage järjepidevat katvust ja õiget lõpetamistehnikat. Suurepärane kehva otsaühendusega varrukas ei anna ühtlast tulemust.
• Telekommunikatsioon ja mõõteriistad:Eelistage madala müratasemega sidemeid ja stabiilseid ühendusi, mis aja jooksul ei triivi.

Kui hankite Copper Braidi, küsivad kõige abivalmid tarnijad keskkonna, liikumise, voolu ja lõpetamismeetodi kohta, sest need üksikasjad määravad, kas punutis käitub. nagu pikaajaline lahendus või korduv hooldusartikkel.

KKK

1) Kas tinatud vaskpunutis on alati parem kui paljas vask?

Mitte alati. Tinatud vaskpunutis on suurepärane korrosioonikindluse tagamiseks ja seda on teatud montaažimeetodite puhul lihtsam töödelda. Paljas vask võib olla ideaalne puhtas ja kuivas keskkonnas, kus oksüdatsioonirisk on madal ja maksimaalne juhtivus on prioriteet.

2) Miks mu Copper Braid otstest kuumaks läheb?

Kuumad otsad viitavad tavaliselt suurele takistusele otsas: halb pressimine, saastunud pinnad, lahtine riistvara või voolu jaoks liiga väike liigend. Enne punutise süüdistamist parandage kõigepealt ots.

3) Kas Copper Braid saab asendada tavalist maandusjuhet?

Vase punutis on parim, kui vajate paindlikkust, laia liimimisala või tugevat rihma, mis kannatab liikumise. Staatiliste kaitstud käikude jaoks võib standardjuht olla lihtsam. Paljud süsteemid kasutavad mõlemat – iga kord, kui see on mõttekas.

4) Kui lühike peaks olema maanduspunutis?

Nii lühike kui praktiline, võimaldades samas liikumist ja ohutut marsruutimist. Lisapikkus võib lisada soovimatut silmusala ja mehaanilist disketi. Õrn kõver on parem kui pikk silmus.

5) Mis on Copper Braidi suurim paigaldusviga?

Käsitledes seda nagu "lihtsalt vasetükki" ja ignoreerides lõpetamise kvaliteeti ja pinna ettevalmistust. Ühendus on süsteem. Kui liigend on ebastabiilne, siis jõudlus triivib ja järgnevad tõrked.

6) Kuidas vältida väsimuspragude tekkimist liikuvas rihmas?

Jälgige lõtvust, vältige teravaid painutusi, vältige otste muutumist hingeks ja vältige servade hõõrdumist. Kui liikumine on sage, valige korduvaks painutamiseks mõeldud konstruktsioon ja lisage tõmbevabastus.

7) Kas Copper Braid võib aidata häiretega seotud probleemide korral?

Jah – kui seda kasutatakse õige marsruudi ja otsaga kinnitusrihma või varjestusmuhvina. Kui müra püsib, vaadake üle täielik maandusskeem ja veenduge, et sidemed on lühikesed, puhtad ja ühtlased.

Järgmine samm

Vase punutis töötab kõige paremini, kui seda käsitletakse kui disainitud komponenti – valitakse keskkonna jaoks välja, määratakse töö jaoks sobiva suurusega ja lõpetatakse hoolikalt. Tehke seda ja saate stabiilse maanduse, vähem müra üllatusi ja palju vähem hooldust, miks see jälle ebaõnnestub.

Kui valite Copper Braidi maandusrihmade, varjestushülsside või kohandatud painduvate pistikute jaoks ja soovite soovitust, mis põhineb teie tegelikel rakenduse üksikasjadel, Dongguan Quande Electronics Co., Ltd. võib toetada spetsifikatsioonide sobitamist ja tootmisvalikuid -võtke meiega ühendustet arutada oma nõudeid ja leida lahendus, mis sobib teie paigaldustingimustega.
