Kuidas parandab vasest keerdunud traat toite- ja juhtkaablite töökindlust?

Abstraktne

Õige juhi valimine on üks neist otsustest, mis tundub lihtne, kuni projekt pärismaailmas ebaõnnestuma hakkab: ülekuumenemine tihedas torus, katkendlikud kiud otstes, ebastabiilsed näidud juhtahelates või vibratsiooniväsimisest tingitud seisakud.Vasest keerdunud traat valitakse sageli just nende probleemide vältimiseks – tasakaalustades juhtivust, paindlikkust ja mehaanilist vastupidavust. Selles artiklis käsitlen kõige levinumaid ostja valupunkte (pingelangus, painderaadius, otsakvaliteet, korrosioonirisk, kontrollistandardid ja tarnija järjepidevus) ning näitan, kuidas määrata teie rakenduse jaoks õige keerme konstruktsioon, suurus ja pinnaviimistlus. Siit leiate ka praktilisi kontrollnimekirju, võrdlustabeleid ja selge KKK jaotise, et saaksite liikuda „meie arvates on see hea” asemel „me teame, et see peab vastu”.

Sisukord

• Artikli ülevaade
• Kliendi valupunktid see lahendab
• Mis on vasest keerdunud traat
• Kui Stranded Beats Solid
• Kuidas seda ilma arvamiseta täpsustada
• Võrdlustabel
• Lõpetamise ja paigaldamise näpunäited
• Kvaliteedikontroll, mida ostjad peaksid nõudma
• Ühised rakendused
• Järjekindla tarnija valimine
• KKK
• Järeldus

Artikli ülevaade

• DefineeriVasest keerdunud traatja probleeme, mida see on loodud ennetama
• Kaardista tõelised ostja valupunktid dirigendivalikutele
• Selgitage keerme konstruktsiooni, suurust ja pinnavalikuid (paljas vs tinatud)
• Esitage praktiline spetsifikatsioonide kontroll-loend
• Näidake võrdlustabelit, et kompromissid oleksid ilmsed
• Katte lõpetamine, ülevaatus ja tarnija kontrollimine
• Vastake hankemeeskondade ja inseneride kõige enam küsitavatele küsimustele

Kliendi valupunktid see lahendab

Enamik kaebusi, mida ma dirigentide kohta kuulen, ei puuduta tegelikult metalli – need puudutavad seda, mida dirigent ei suutnud ellu jääda. Siin on probleemidVasest keerdunud traatvalitakse tavaliselt selleks, et vähendada:

• Lõhenemine või purunemine otstes:korduv painutamine, vibratsioon või pingeline suunamine võivad tahkeid juhte väsitada.
• Kuumad kohad ja ülekuumenemine:alamõõdulised juhid või kehvad otsad tekitavad soojust seal, kus seda kõige vähem soovitakse.
• Pingelangus ja ebastabiilne jõudlus:pikad kaablid või suured voolukoormused karistavad allamääratud juhe.
• Korrosioonist tingitud rikked:niiskus, soolane õhk ja kokkupuude kemikaalidega võivad rünnata juhte ja ühendusi.
• Tarnijate ebajärjekindlad partiid:kiudude arv, läbimõõdu tolerants ja pinna seisund võivad muutuda, kui protsessi juhtimine on nõrk.
• Aeglane paigaldamine ja ümbertöötamine:kaablid, mis teiega marsruutimise ja lõpetamise ajal võitlevad, maksavad aega ja tööjõudu.

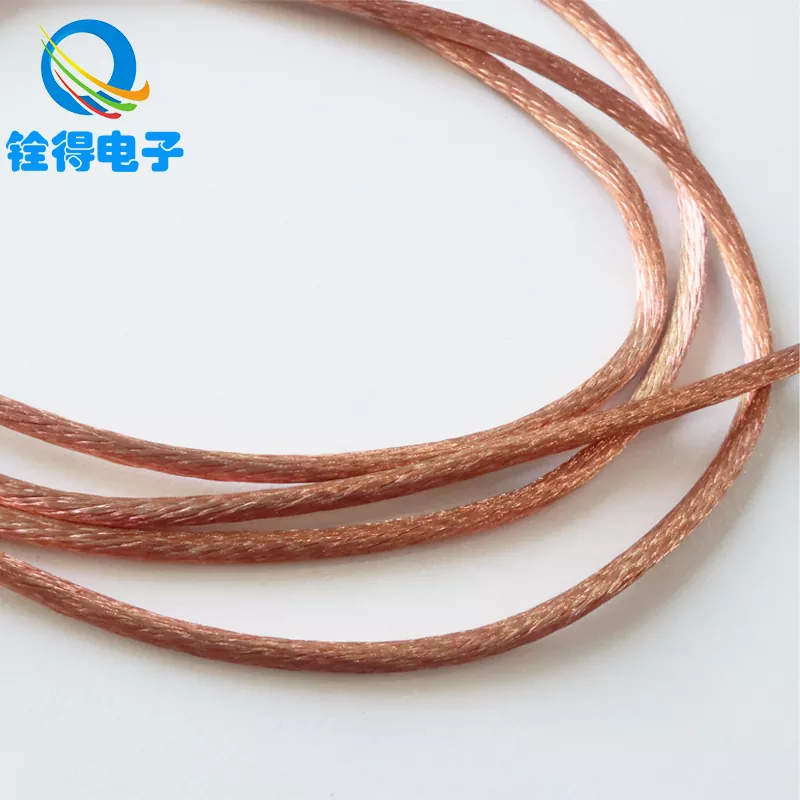

Mis on vasest keerdunud traat

Vasest keerdunud traaton juht, mis on valmistatud mitme väiksema vaskniidi (kiudude) keeramisel kindlaksmääratud ristlõikepindalaga üheks juhiks. Ühe jäiga metallitüki asemel saate kimbu, mis jagab mehaanilist pinget paljude kiudude vahel. See disain on oluline, kuna enamik tõelisi paigaldusi hõlmab liikumist – mootorite vibratsiooni, rakmete paindumist, juhtpaneelide sees olevaid tihedaid painutusi või kapi uste korduvat avamist ja sulgemist.

"Luhtunud" osa ei ole lihtsalt mugavusfunktsioon – see on töökindluse funktsioon. Rohkem kiude (ja väiksema üksikute kiudude läbimõõt) tähendab tavaliselt paremat painduvust, mis tähendab tavaliselt väiksemat väsimust pingepunktides. Konks on selles, et paindlikkus tuleb sobitada õigete lõpetamismeetoditega, vastasel juhul võite hüvitisest ilma jääda just kohas, kus seda kõige rohkem vajate.

Kui Stranded Beats Solid

Kui teie paigaldus on täiesti staatiline, suure painderaadiusega ja minimaalse vibratsiooniga, võivad tahked juhid olla täiesti vastuvõetavad. Kuid luhtunud dirigendid võidavad sageli järgmistes olukordades:

• Vibratsioon:mootorid, kompressorid, pumbad, ventilaatorid, konveierid ja mobiilsed seadmed.
• Sage liikumine:ukseaasad, robotkäed, pukseerimisketid, käsitööriistad, kaasaskantavad generaatorid.
• Keeruline marsruutimine:tihedad paneelid, mitme suunamuutusega kaablirennid, kompaktsed seadmed.
• Suure tihedusega rakmed:kus paigaldajad vajavad kiirust ja etteaimatavat käsitsemist.
• Hooldustsüklid:mis tahes keskkonda, kus kaablid saavad hoolduse ajal häiritud.

Praktiline viis, kuidas ma seda raamin: kui kujutate ette, et kaabel põrkub, tõmmatakse, paindub või vibreerib isegi veidi – valigeVasest keerdunud traatja seejärel lõpetage õigesti.

Kuidas seda ilma arvamiseta täpsustada

Paljud ostutellimused ebaõnnestuvad, kuna need määravad "vaskahela" määramata jõudlust suurendavaid osi. Siin on puhas kontrollnimekiri, mille saate anda inseneri-, hanke- või kaablimontaažipartnerile.

• Juhi suurus:AWG või mm², valitud voolukoormuse, lubatud pingelanguse ja temperatuuri tõusu järgi.
• Stranding konstruktsioon:kiudude arv ja üksikute kiudude läbimõõt (sellest sõltub paindlikkus).
• Pinnaviimistlus:paljas vask või tinatatud vask (sageli valitakse korrosioonikindluse ja joodetavuse huvides).
• Lõõmutatud seisund:pehmem vask parandab painduvust; kõvem vask talub deformatsiooni, kuid paindub vähem.
• Töökeskkond:niiskus, sool, kemikaalid, temperatuurivahemik ja eeldatav vibratsioonitase.
• Lõpetamise meetod:krimpsutamine, jootmine, ümbris, kinnitus või kruviklamber – igaüks eelistab teatud kiudude stiile.
• Vastavusnõuded:kui teie tegevusala nõuab konkreetseid standardeid, kirjutage need PO-s välja.
• Pakendamine ja käitlemine:pooli suurus, lõikepikkuse tolerants, märgistus ja partii jälgitavus.

Üks oluline ostja tegelik reaalsus: kui te ei määratle keerdumiskonstruktsiooni, võite saada traadi, mis vastab tehniliselt suurusele, kuid käitub paigaldamise ajal väga erinevalt.

Võrdlustabel

Kasutage seda tabelit juhtme valiku kiireks vastavusse viimiseks riski, keskkonna ja paigalduskäitumisega.

Lõpetamise ja paigaldamise näpunäited

Paljud "juhtmekvaliteedi" kaebused on tegelikult varjatud lõpetamisprobleemid. Keerutatud juhid võivad ületada tahkeid juhte, kuid ainult siis, kui kaitsete kiude eemaldamise ja lõpetamise ajal.

• Kasutage õiget eemaldajat:vältige kiudude täkkeid – sälgud muutuvad vibratsiooni mõjul pragude tekitajaks.
• Vältige kiudude lõhenemist:kui maandute kruviklambrisse, võivad ümbrised konsistentsi oluliselt parandada.
• Krambi õigesti:sobitage kõrvad juhtme suuruse ja keerdumise tüübiga; võimaluse korral kontrollige pressimiskõrgust/-kuju.
• Austage painderaadiust:tihedad kurvid otste lähedal tekitavad korduvat stressi; õrnade üleminekutega marsruut.
• Kuumuse reguleerimine:ülekuumenemine kiirendab isolatsiooni vananemist ja suurendab ühenduste takistust.
• Silt ja jälg:eriti juhtjuhtmestiku puhul – tõrked võivad tunduda elektriliste müraprobleemidena.

Kui ehitate rakmeid, kaaluge, kus toimub liikumine, ja valige vastavalt sellele kiudkonstruktsioon. MõteVasest keerdunud traaton ellu jääda mehaaniline reaalsus, mitte teoreetilisi jooniseid.

Kvaliteedikontroll, mida ostjad peaksid nõudma

Kui olete kunagi saanud partii, mis näeb hea välja, kuid käitub kokkupanemisel teisiti, teate juba, miks järjepidevus on oluline. Siin on praktilised kontrollid, mida saab taotleda ja kontrollida:

• Juhi läbimõõt ja tolerants:kinnitab, et juht vastab klemmide ja isolatsioonisüsteemide suuruse ootustele.
• Kiudude arv ja keerme läbimõõt:kaitseb teie paindlikkuse ja lõpetamise jõudluse eeldusi.
• Pinna seisukord:puhas, ühtlane pind vähendab kontakttakistust ja parandab jootmise töökindlust.
• Järjepidevuse ja takistuse proovide võtmine:tabab protsessi triivi varakult.
• Partii jälgitavus:annab teile vastutuse, kui probleem ilmneb kuid hiljem.

Paljude ostjate jaoks ei ole eesmärk üle katsetada, vaid vältida ümbertöötamist. Väike kinnitusVasest keerdunud traatvõib hiljem säästa päevi tõrkeotsingust.

Ühised rakendused

Kasutusala on lai, kuid valikuloogika on tavaliselt sama: sobitada hetkevajadused ja mehaanilised pinged. Tüüpiliste kasutusjuhtude hulka kuuluvad:

• Toitejaotus:jaotusseadmed, paneelid, siiniühendused (koos korralike kõrvadega), inverterid, UPS süsteemid.
• Mootorid ja trafod:mähised ja juhtmed, kus vibratsioon ja kuumus on tõelised tegurid.
• Juhtimis- ja signaalijuhtmestik:automaatikakapid, PLC juhtmestik, andurid (eriti seal, kus marsruut on tihe).
• Rakmed ja kaablikomplektid:seadmed, meditsiiniseadmed, valgustus ja olmeelektroonika.
• Õues või niiskes keskkonnas:seadmed, mis saavad kasu tinatud juhtmetest ja stabiilsetest otsadest.

Järjekindla tarnija valimine

Lisaks spetsifikatsioonidele on suurim varjatud oht tarnija ebaühtlus: traat, mis vastab paberil olevale suurusele, kuid mille keerdumine, pind või lõõmutamine on partiiti erinev, võib vaikselt saboteerida koostu saagikust. Kui kvalifitseerute müüja jaoksVasest keerdunud traat, küsige tõendeid stabiilsete tootmiskontrollide, selgete partiide dokumentide ja korratavate kontrolliprotseduuride kohta.

Dongguan Quande Electronics Co., Ltd. tarnib praktiliste tootmisvajaduste jaoks mõeldud vasest keermestatud juhte – stabiilseid keermestatud konstruktsioone, kontrollitud viimistlust ja dokumentatsiooni, mis aitab ostjatel vähendada ümbertegemist ja kiirendada heakskiitmist. Kui hankite hankimist pikaajaliseks tootmiseks, on selline järjepidevus sama oluline kui hind.

• Taotle näidise heakskiitu:kinnitage eemaldamise/lõpetamise käitumist oma protsessis.
• Konstruktsiooni lukustamine:määrake ahelate arv/läbimõõt, et asendused ei muudaks jõudlust.
• Kinnitage pakend:õige poolimine vähendab paindumist ja paigalduskahjustusi.
• Jälgitavuse osas kokku leppida:veenduge, et partii ID-d oleksid sisukad ja säiliksid.

KKK

K:IsVasest keerdunud traatalati parem kui tahke vask?
V:Mitte alati. Kui juhtmestik on täielikult staatiline ja soovite teatud paigalduste jaoks maksimaalset jäikust, võib tahke materjal hästi töötada. Luhtunud valitakse tavaliselt siis, kui paindlikkus, vibratsioonikindlus või lihtsam marsruut on olulised.

K:Kas suurem ahelate arv tähendab automaatselt kõrgemat kvaliteeti?
V:Tavaliselt tähendab see suuremat paindlikkust, mis võib pikendada väsimust liikuvates või vibreerivates rakendustes. Kuid see tuleb siduda õigete otsmismeetoditega (sageli tihvtid või korralikud pressklambrid), et vältida kiudude lõhenemist ja ebajärjekindlat kontakti.

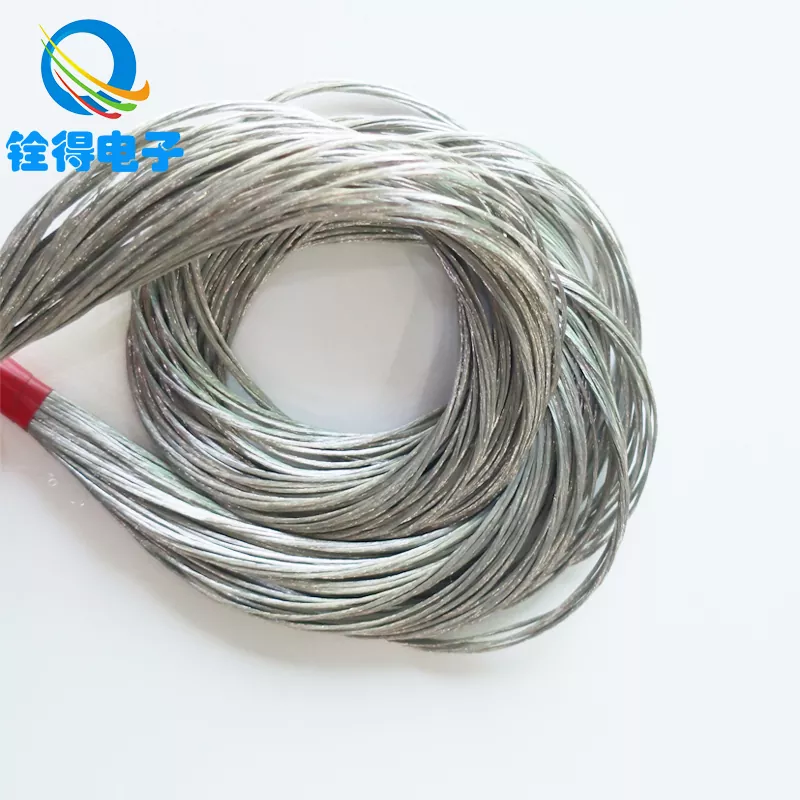

K:Millal peaksin palja vase asemel valima tinatatud vase?
V:Valige tinatatud vask, kui korrosioonirisk on suurem (niiskus, mereõhk, kokkupuude kemikaalidega) või kui on oluline jootmise stabiilsus. Paljast vaske eelistatakse sageli kontrollitud sisekeskkonnas, kus prioriteetsed on kulud ja maksimaalne juhtivus.

K:Mis põhjustab ülekuumenemist, kui traadi suurus tundub õige?
V:Kõige levinumad süüdlased on otsaprobleemid (lõdvad kruvid, halb kokkupressimine, keermekahjustus) ja marsruutimisprobleemid (komplekteeritud kaablid hoiavad kinni kuumuse). Traadi suurus aitab, kuid ühendused ja paigaldustavad määravad sageli tegeliku temperatuuri tõusu.

K:Mida peaksin ostutellimusele lisama, et vältida "vale" keerdunud juhtme saamist?
V:Täpsustage juhtme suurus (AWG või mm²), keerme konstruktsioon (kiudude arv ja läbimõõt), pinnaviimistlus (paljas või tinatatud) ja kõik keskkonna- või otsamispiirangud. Kui kirjutate ainult sõna "vaskahelaline", riskite variatsioonidega, mis muudavad montaaži käitumist.

Järeldus

Usaldusväärsed elektrisüsteemid ei tõrju arvutustabelites – need ebaõnnestuvad pingepunktides: kitsad kurvid, vibreerivad paneelid, niisked korpused ja kiirustavad otsad.Vasest keerdunud traaton populaarne, kuna see on mõeldud nende pingepunktide jaoks, ühendades tugeva juhtivuse mehaanilise vastupidavusega. Kui määratlete keerdumiskonstruktsiooni, valite keskkonnale sobiva pinnaviimistluse ja lõpetate selle õigesti, vähendate oluliselt ümbertöötamist ja seisakuid.

Kui hindate võimalusi või soovite abi, et sobitada luhtunud konstruktsioon oma rakendusega, võtke ühendustDongguan Quande Electronics Co., Ltd.ja jagage oma voolu, pinget, marsruutimispiiranguid ja keskkonna üksikasju – siisvõtke meiega ühendustet taotleda oma järgmise projekti jaoks näidiseid või kohandatud soovitusi.
