Miks on maandusjuhe ohutute elektrisüsteemide jaoks hädavajalik?

Abstraktne

A Maandusjuhesageli käsitletakse seda kui märkeruudu elementi – kuni midagi läheb valesti: masina šassii suriseb, kaitselüliti rakendub juhuslikult, andur loeb prügi või liigtõus eemaldab juhtplaadi. See artikkel kirjeldab, mida maandusjuhe tegelikult teeb, mille poolest see erineb neutraalsest. miks liimimine on oluline ning millised valiku- ja paigaldusdetailid tekitavad kliendile kõige sagedamini valu. Samuti saate selge ja valdkonnasõbraliku kontrollnimekirja, tavaliste maandusjuhtmete tüüpide võrdlustabel ja korduvate probleemide tõrkeotsingu KKK.

Sisukord

• Mis on maandusjuhe ja mis probleemi see lahendab?
• Maandus vs neutraalne vs side: segadus, mis põhjustab tõrkeid
• Kliendi valupunktid, mida korralik maandusjuhe vähendab
• Maandusjuhtmete tüübid ja kuhu igaüks sobib
• Kuidas valida oma projekti jaoks õiget maandusjuhet
• Paigaldamise parimad tavad, mis takistavad ümbertegemist
• Levinud vead ja kiired parandused
• Ülevaatuse ja hoolduse näpunäited
• KKK

Kontuur

1. Määratlege maandusjuhe lihtsas keeles ja selgitage "tõrkevoolu teed".
2. Tüüpiliste väärarusaamade kõrvaldamiseks tehke selgeks maandus, neutraalne ja liimimine.
3. Kaardistage tegelikud valupunktid (šokirisk, EMI/müra, häirivad väljasõidud, seadmete kahjustused) maanduse kvaliteedile.
4. Võrrelge tahke, keermestatud, põimitud ja tinatud variante tüüpiliste rakendustega.
5. Valiku kontroll-loend: suurus, paindlikkus, keskkond, lõpetamised ja vastavuskaalutlused.
6. Paigaldamise etapid ja töö üksikasjad, mis määravad usaldusväärsuse.
7. Tõrkeotsing: maandusahelad, katkendlik järjepidevus, korrosioon ja vibratsioonihäired.
8. Hooldus- ja dokumenteerimistavad pikaajalise ohutuse tagamiseks.

Mis on maandusjuhe ja mis probleemi see lahendab?

Selle tuumaks on aMaandusjuheon spetsiaalne juht, mis ühendab katmata metallosi (nt seadmete korpused, mootoriraamid, juhtpaneelid, kaablirennid ja -toru) maandussüsteemi. Kõige olulisem töö ei ole "elektri kadumine". Tööks on pakkuda amadal takistus, etteaimatav teerikkevoolu jaoks, et kaitseseadmed (kaitsmed, kaitselülitid, RCD/RCBO kaitse, kui neid kasutatakse) saaksid kiiresti töötada.

Mõelge maandusjuhtmele kui ohtliku voolu avariiväljapääsu teele. Kui isolatsioon ebaõnnestub või pinge all olev juht puudutab metallšassii, tekib rikkevool tahab voolata. Kui rikkevoolul on korralikult paigaldatud maandusjuhtme kaudu hea tee, suudab kaitseseade tuvastada ebatavalise olukorra ja lahutage toide kiiresti. Kui tee on halb (lõdv ühendus, korrosioon, alamõõduline traat, värvitud kontaktpind), võib vool "lekkida" mööda soovimatuid teid. sealhulgas teie, laagrid, signaalikilbid või tundlik elektroonika.

Maandus vs neutraalne vs side: segadus, mis põhjustab tõrkeid

Paljud projektiprobleemid tulenevad kolme erineva idee segamisest:

• Neutraalneon tavatöös (paljudes vahelduvvoolusüsteemides) voolu kandev tagasijuht. See ei ole sama mis seadmete maandus.
• Maandus (maandus)on ühendus maandus-/maanduselektroodide ja maandusvõrguga, mida kasutatakse ohutuse ja võrdluspotentsiaali tagamiseks.
• Liimimineon metallosade tahtlik ühendamine, nii et need jagavad sama elektrilist potentsiaali ja kõrvaldavad vead usaldusväärselt.

Praktiline lahendus: teieMaandusjuheon tavaliselt osa seadmete ohutuse tagamiseks liimimisest ning see peab olema pidev, mehaaniliselt töökindel, ja elektriliselt madala takistusega. Kui null ja maandus on omavahel seotud vales kohas (või mitmes kohas), võite tekitada ringvoolu, müraprobleemid ja ettearvamatu komistamine.

Kliendi valupunktid, mida korralik maandusjuhe vähendab

Kui kliendid kurdavad "juhuslike" elektriprobleemide üle, on maandus sageli vaikiv algpõhjus. Siin on valupunktid, mida õigesti kujundatud ja paigaldatudMaandusjuheaitab vähendada:

• Šokirisk ja ohutusjuhtumid:hästi ühendatud šassii püsib rikketingimustes maanduspotentsiaali lähedal.
• Häirivad komistamised:halvad ühendused võivad põhjustada vahelduvaid veasignaale, eriti vibratsiooni või niiskuse korral.
• EMI/müra signaalides:andurid, PLC-sisendid ja sideliinid võivad käituda ebastabiilselt, kui maanduse tugi on ebastabiilne.
• Ülepingetest ja äikest tingitud kahjustused:tugev maandusvõrk aitab hallata mööduvaid energiateid.
• Laagri ja mootori probleemid:hajuvad voolud võivad leida teed läbi laagrite, kui side on nõrk või ebaühtlane.
• Kulukas ümbertöötamine:maandusvigu on harva näha kuni kasutuselevõtuni – kui iga tund on kallis.

Hea maandusjuhtme strateegia muudab "salapärase seisaku" prognoositavaks jõudluseks. See on see, mida ostjad lõpuks tahavad: vähem tagasihelistamisi, puhtamaid andmeid ja turvalisem varustus, mis läbib kontrolli ilma draamata.

Maandusjuhtmete tüübid ja kuhu igaüks sobib

Mitte igaMaandusjuheon sama. “Parim” valik sõltub liikumisest, vibratsioonist, keskkonnast ja lõpetamismeetodist.

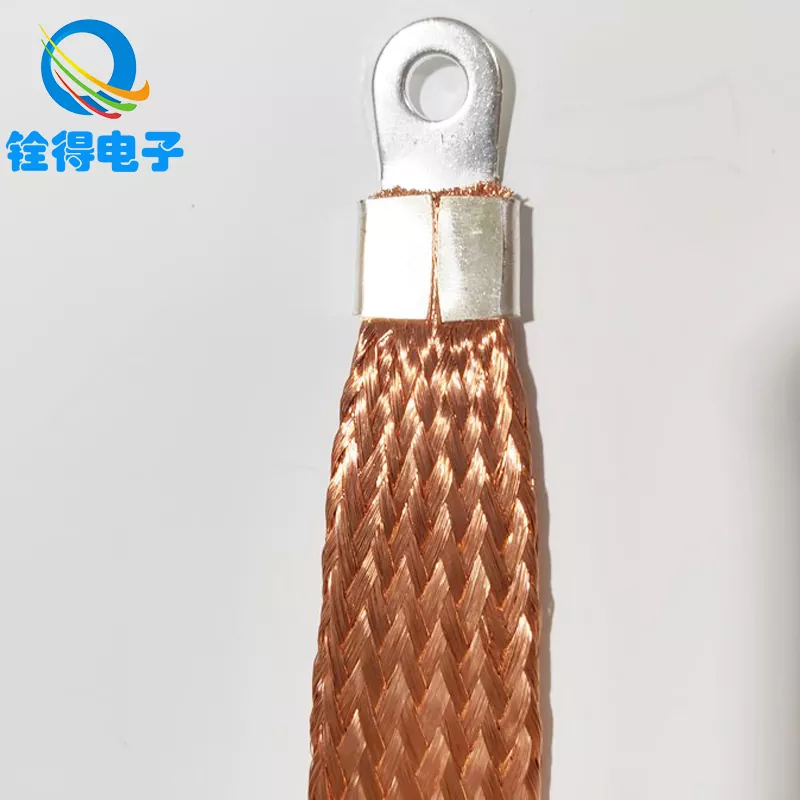

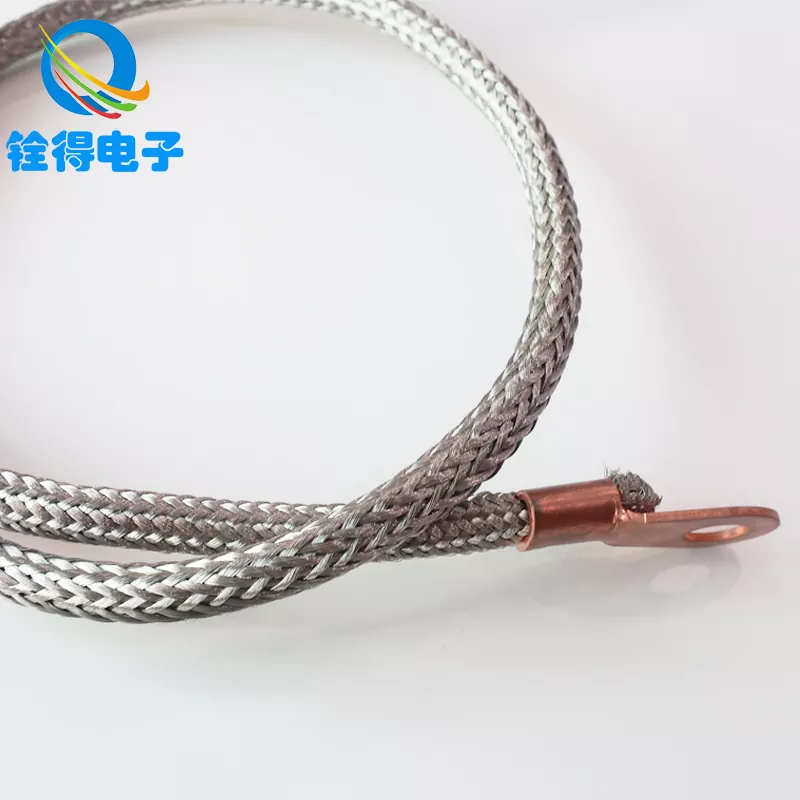

Kui teie rakendus sisaldab uksi, eemaldatavaid kate või vibratsiooni (mõelge generaatoritele, elektrisõidukite laadijatele, CNC-masinatele, liftidele ja iga päev avatavatele/sulguvatele metallkappidele), punutud valikud võivad märkimisväärselt vähendada väsimusega seotud rikkeid.

Kuidas valida oma projekti jaoks õiget maandusjuhet

Valides aMaandusjuheon vähem "paksem on alati parem" ja rohkem ohutusnõuete täitmine reaalsetes töötingimustes. Klassikaliste ostjate kahetsuste vältimiseks kasutage seda kontrollnimekirja:

• Elektriline võimsus:Juhtige suurus vastavalt kehtivale koodile/standardile ja ülesvoolu kaitseseadmele. Maandustee peab ohutult kandma rikkevoolu piisavalt kaua, et kaitse toimiks.
• Mehaaniline keskkond:Kui see liigub, paindub või vibreerib, seadke esikohale painduvus (lõhnaline või põimitud) ja koormuse leevendamine.
• Kokkupuude korrosiooniga:Niiskus, soolapihustid, kemikaalid ja välispaigaldised saavad sageli kasu tinatatud vasest ja kaitstud otsadest.
• Lõpetamise meetod:Sobitage traadi tüüp kõrvade, hülsside, pressimistööriistade ja pöördemomendiga. Suurepärane juhe ebaõnnestub, kui ots on lohakas.
• Marsruutimise piirangud:Vältige teravaid servi ja muljumiskohti. Planeerige hooldusahelad, kus paneelid avanevad.
• Järjepidevus ja dokumentatsioon:Standardiseerige osade numbreid ja paigaldusmärkmeid kogu konstruktsioonide lõikes, et hooldusmeeskonnad ei oskaks arvata.

Siin saab aidata spetsialiseerunud tootja.Dongguan Quande Electronics Co., Ltd. toetab tööstuses kasutatavaid maandusjuhtmete lahendusi ja elektrilised rakendused, sealhulgas paindlikud punutud valikud, kui liikumine ja töökindlus on olulised. Ostjate jaoks vähendab võit varieeruvust: järjepidev ehitus ja etteaimatav käsitsemine montaaži ajal tähendab vähem üllatusi kasutuselevõtul.

Paigaldamise parimad tavad, mis takistavad ümbertegemist

Enamikku maandustõrkeid ei põhjusta juht ise – need on tingitud tööst. Siin on kohapeal tõestatud lähenemisviis, mis hoiab aMaandusjuheaastaid töökindel:

Üks lihtne harjumus, mis säästab peavalu: käsitlege maanduspunkte kriitiliste turvakomponentidena, mitte "lisakruvidena". Märgistage need, kontrollige neid ja hoidke ligipääsetavatena.

Levinud vead ja kiired parandused

Siin on korduvad rikkujad, mis põhjustavad kõige rohkem klientide kaebusi, ning kiireimad parandusmeetmed:

• Maandus värvitud metallile:eemaldage kõrvapiirkonnast värv ja kasutage õiget liimimisriistvara.
• Alamõõduline juht "kuna see ei kanna voolu":suurus veatingimuste jaoks, mitte normaalseks tööks.
• Täisjuhtme kasutamine liikuvatel ustel:lülitage pingevabastusega keerdunud või põimitud maandusjuhtmele.
• Pärast vibratsiooni lahtised kinnitused:rakendage õigeid pöördemomendi tavasid, vajadusel lukustage riistvara ja kontrollige pärast sissepõlemist uuesti pöördemomenti.
• Sassis marsruutimine teravate servade lähedal:lisage servakaitse, tihendid ja klambrid; hoidke maapealset rada füüsiliselt kaitstuna.
• Mitu maandatud/neutraalset sidet kohtades, kus neid ei tohiks olla:vaadake üle süsteemiskeem ja korrigeerige ühenduspunkte vastavalt oma standardile ja saidi reeglitele.

Ülevaatuse ja hoolduse näpunäited

A Maandusjuheon ainult nii usaldusväärne kui selle nõrgim ühendus. Integreerige need kontrollid tavapärasesse hooldusesse, eriti kõrge vibratsiooniga või kõrge vibratsiooniga korral välispaigaldised:

• Visuaalne kontroll:otsige värvimuutusi, kulunud punutisi, kõrvade ümbert korrosiooni ja lahtisi klambreid.
• Mehaaniline kontroll:kontrollige õrnalt klemmide liikumist; kõik, mis kõigub, on tulevane ebaõnnestumine.
• Järjepidevuse kohapealsed kontrollid:kontrollige kavandatud seiskamiste ajal madalat takistust šassii/ukse ja maandusvarda vahel.
• Keskkonnakaitseline tihendus:niisketes või söövitavates kohtades parandage tihedust ning kaaluge korrosioonikindlaid materjale ja kaitsekatteid.
• Dokumentatsioon:salvestage maandustesti tulemused ja kõik muudatused – edaspidine tõrkeotsing muutub oluliselt kiiremaks.

KKK

K: Kas ma saan kasutada mis tahes traati maandusjuhtmena, kui see "ühendab metalliga"?
V:See peab sobima rakenduse jaoks ja olema teie reguleeriva koodi/standardi kohaste rikkevooluteede jaoks õige suurusega. Samuti on lõpp-meetod ja kontaktpinna ettevalmistamine sama olulised kui juht ise.

K: Miks ma näen müra või ebastabiilseid andureid isegi siis, kui maandusjuhe on ühendatud?
V:Tavalisteks põhjusteks on lahtised ühenduspunktid, halb marsruut kõrge voolutugevusega kaablite läheduses, mitu ühenduspunkti, mis tekitavad ringvoolu, või nõrk võrdluspunkt paneelide vahel. Parandage sidemete terviklikkust, eraldage tundlikud signaalimarsruudid toiteliinidest ja vaadake üle, kus sidemed tekivad.

K: Millal peaksin kaaluma punutud maandusjuhet?
V:Kui esineb liikumist või vibratsiooni – uksed, hingedega katted, masinakaitsed, painduvad liigendid või mis tahes koht, kus tugev juht aja jooksul väsib. Sageli valitakse põimitud valikud, et vähendada katkendliku järjepidevuse tõrkeid.

K: Kas paksem maandusjuhe tähendab alati paremat kaitset?
V:Mitte automaatselt. Eesmärk on madala takistusega rikketee, mis vastab kaitseseadmele ja paigaldusreeglitele. Liigne suurus võib põhjustada marsruutimise/lõpetamise probleeme, kui kinnitused ja riistvara ei sobi. "Õige suurusega + õigesti paigaldatud" ületab "väga paks + halvasti lõpetatud".

K: Miks mu kaitselüliti või RCD/RCBO rakendub käivitamise ajal, kuigi midagi pole valesti?
V:Käivitussiirded, filtrite/VFD-de lekkevoolud, niiskus või ebastabiilne side võivad põhjustada väljalülitusi. Kontrollige maanduse järjepidevust, kontrollige isolatsiooni seisukorda, kinnitage õige kaitseseadise tüüp ja vaadake üle maanduse/ühenduse paigutus soovimatute paralleelsete teede leidmiseks.

K: Mis on kiireim viis kontrollida, kas maandusjuhtme ühendus teeb oma tööd?
V:Tehke järjepidevuse test seadme šassii (ja võimalike uste/kaitsmete) ja peamise maandusvarda vahel, seejärel veenduge, et otsad on tihedad ja puhta metalli külge kinnitatud. Dokumenteerige tulemus, et aja jooksul toimunud muutusi oleks lihtne märgata.

Viimane kaasavõtt

A Maandusjuheei ole lihtsalt ohutusformaalsus – see on jõudluse komponent. See vähendab löögiriski, parandab süsteemi stabiilsust, kaitseb elektroonikat, ja säästab aega kasutuselevõtu ajal, vältides "kummitusvigu", mis raiskavad päevi. Kui käsitlete maandust kui kavandatud süsteemi (mitte järelmõtlemist), saate turvalisemad paigaldused ja rahulikumad hooldusmeeskonnad.

Kui määrate paneelide, seadmete korpuste või painduvate ühenduspunktide jaoks maandusjuhtmeid,Dongguan Quande Electronics Co., Ltd.aitab teil sobitada dirigendi stiili tegelike töötingimustega. Kas olete valmis vähendama ümbertööd ja parandama töökindlust?Võtke meiega ühendustkoos teie taotluse üksikasjadega, ja aitame teil valida maanduslahenduse, mis sobib teie keskkonna, liikumisvajaduste ja paigaldustöödega.
