Miks on põimitud vasktoru parim valik EMI varjestuse ja kaablikaitse jaoks?

Kaasaegne elektroonika muutub väiksemaks, kiiremaks ja müra suhtes palju tundlikumaks. See on suurepärane – kuni täiesti "töötav" kaabel hakkab põhjustama juhuslikke lähtestusi, ebastabiilseid signaale või ebaõnnestunud vastavusteste. Kui teil on tegemist elektromagnetiliste häirete, staatilise laengu või juhtmestikuga, mis kitsastes sõlmedes pidevalt kulub ja muljub,Põimitud vasktoruon üks praktilisemaid parandusi, mida saate rakendada ilma kogu süsteemi ümber kujundamata.

Abstraktne

See artikkel selgitab, mida aPõimitud vasktoruteeb, levinumad probleemid, mida see lahendab (EMI, hõõrdumine, staatiline kogunemine ja mehaaniline pinge) ning kuidas valida oma keskkonnale sobiv konstruktsioon. Leiate ka selge valiku kontrollnimekirja, parimad paigaldustavad ja võrdlustabeli, mis aitab sobitada materjalivalikuid (paljas vask, tinatud vask, hõbetatud vask ja roostevaba variandid) tegelike kasutusjuhtudega – nii saate vältida ülemaksmist, alamääratlemist või paigaldamist viisil, mis tühistab selle eelised.

Sisukord

1. Valupunktide punutud vasktoru lahendab
2. Mis on põimitud vasktoru ja kuidas see töötab
3. Kuidas valida õige punutud vasktoru
4. Materjalide ja konstruktsioonide võrdlustabel
5. Paigaldamise ja maandamise parimad tavad
6. Kus seda tavaliselt kasutatakse
7. Hankimine ja kvaliteedikontroll, mis tegelikult on oluline
8. KKK
9. Järeldus

Kontuur

• Tehke kindlaks, kas teie probleem on elektromagnetilise häire, staatilise elektri, hõõrdumise või paindeväsimuse tõttu
• Saate aru varjestuse toimivusest ja sellest, mida "katvus" praktikas tegelikult tähendab
• Valige oma keskkonnale sobiv materjal (niiskus, sool, kuumus)
• Määrake selle suurus õigesti, et see sobiks ilma kaablit lämmatamata või tühimikke jätmata
• Paigaldage see õigete otstega, et varjestus ei muutuks "dekoratiivseks"
• Kinnitage lihtsate kontrollidega: järjepidevus, sobivus ja maanduse terviklikkus

Valupunktide punutud vasktoru lahendab

Tavaliselt hakkavad inimesed otsimaPõimitud vasktorukui midagi "salapäraselt" läheb valesti – eriti mootorite, inverterite, lülitustoiteallikate, releede või tihedate juhtmestikega koostudes. Siin on kõige levinumad valupunktid, millega see tegeleb:

• Ebastabiilsed signaalid ja EMI peavalud:Müra sidumine võib põhjustada andmevigu, anduri triivi, helisuminat või vahelduvaid sidetõrkeid, mille silumine on valus.
• EMC- või vastavustestid ebaõnnestusid:Läbite funktsioonitestid, kuid emissiooni- või tundlikkustestid ei tööta – sageli varjestuslünkade või nõrga maanduse tõttu.
• Hõõrdumine ja mehaaniline kulumine:Läbi metallservade, liikuvate sõlmede või tugeva vibratsiooniga süsteemide juhitud kaablid võivad aja jooksul läbi isolatsiooni kuluda.
• Staatilise elektri kogunemine:Kuivas keskkonnas või liikuvates kaablikandurites võib staatilisus koguneda ja tühjeneda tundlikesse komponentidesse.
• Tihe marsruut ja korduv painutamine:Mõned kaitsevarrukad on jäigad või mahukad. Punutud toru lisab kaitset rakmetega painutamisel ja paindumisel.

Põhiidee: punutud toru ei ole lihtsalt "hülss". See on funktsionaalne kiht, mis võib vähendada häireid, kaitsta juhtmeid ja pakkuda kontrollitud teed soovimatule elektrienergiale, kui see on õigesti määratud ja paigaldatud.

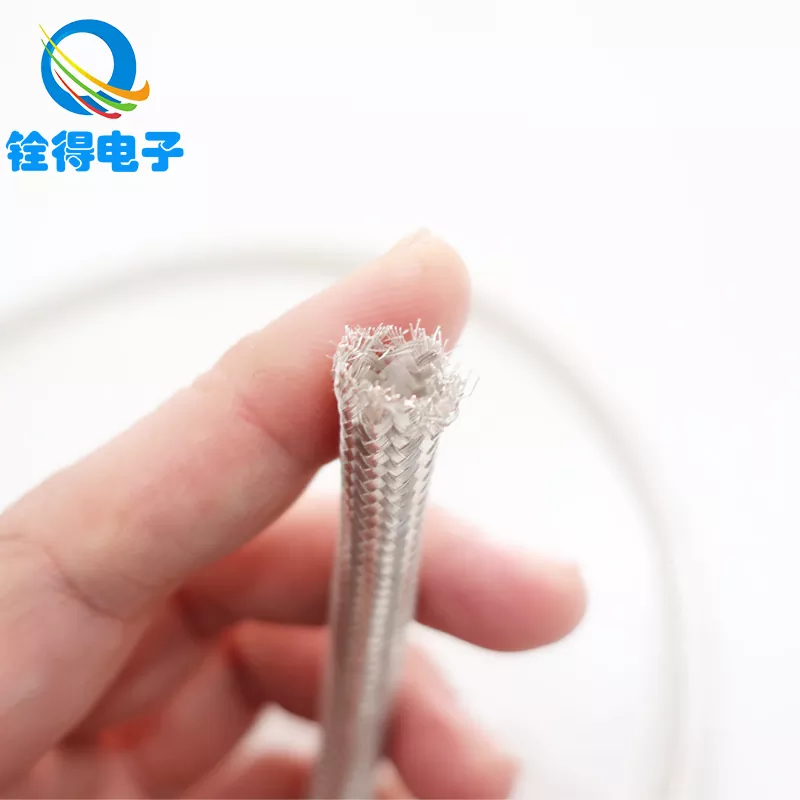

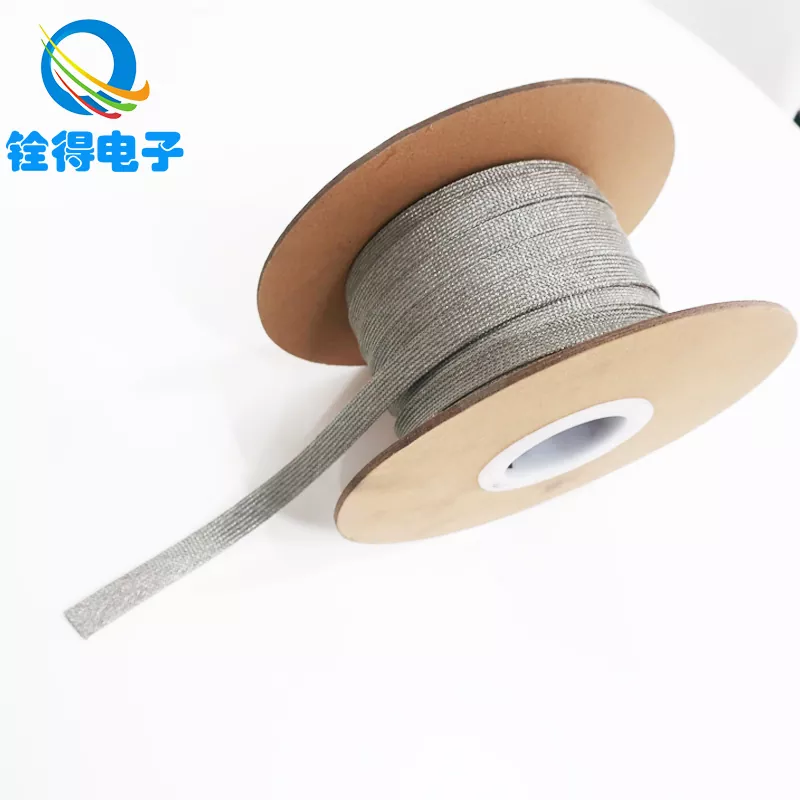

Mis on põimitud vasktoru ja kuidas see töötab

A Põimitud vasktoruon torukujuline võrk, mis on valmistatud juhtivate traadikiudude põimimisel painduvaks hülsiks. Kuna see moodustab kaablikimbu ümber juhtiva võrgu, võib see aidata:

• Vähendage elektromagnetilisi häireidümbritsedes tundlikke juhte juhtiva barjääriga
• Vähendada heitkoguseidpiirates müra, mis muidu kiirguks väljapoole
• Pakkuge staatilise tühjenemise võimetkui see on ühendatud õige maandusteega
• Parandage mehaanilist kaitsethõõrdumise, kokkusurumise ja hõõrdumise vastu

Reaalsetes süsteemides sõltub jõudlus üksikasjadest: punutise tihedus, katvus, traadi läbimõõt ja – mis kõige tähtsam – punutise lõpetamise ja maandamise viisist. Kvaliteetne, halva otsaga punutis võib halvemini töötada kui keskmine õigesti paigaldatud punutis.

Kuidas valida õige punutud vasktoru

Valides aPõimitud vasktoruei tähenda "kõige kallima" valimist. See puudutab toru omaduste sobitamist teie keskkonna ja rikkerežiimiga. Kasutage seda kontrollnimekirja:

• Määratlege esmane eesmärk:EMI varjestus, kulumiskaitse, staatiline lahendus, maanduse järjepidevus või kombinatsioon?
• Kinnitage keskkond:siseruumides kuiv, niiske, soolapihustus, kõrge temperatuur, keemiline kokkupuude või välitingimustes?
• Mõõtke kaablikimbu suurus:rakmete välisläbimõõt (OD) pluss pistikute laiendamisvajadus.
• Otsustage materjali/viimistluse üle:paljas vask kontrollitud keskkondade jaoks, tinatatud korrosioonikindluse tagamiseks, hõbetatud erijuhtivusvajaduste jaoks või roostevaba valikud karmides tingimustes.
• Kontrollige punutise katvust ja tihedust:suurem katvus parandab tavaliselt varjestust, kuid võib vähendada õhuvoolu ja suurendada jäikust.
• Planeerige lõpetamisviis:klambri-, press-, joote- või varjestusriba – see mõjutab jõudlust rohkem, kui paljud inimesed ootavad.

Praktiline suuruse määramise reegel: valige siseläbimõõt, mis sobib sujuvalt kimbu peale, ilma seda sundimata. Liiga pingul ja te deformeerite punutist (ja pingutate kaablit). Liiga lõtv ja tekitate lünki, liikumist ja ebajärjekindlat kontakti.

Materjalide ja konstruktsioonide võrdlustabel

Paigaldamise ja maandamise parimad tavad

See on koht, kus paljud varjestusprojektid ebaõnnestuvad – mitte sellepärast, et punutis oleks "halb", vaid seetõttu, et paigaldus muudab selle ebatõhusaks. Hoidke see lihtne ja distsiplineeritud:

• Säilitage pidev katvus:Vältige suuri vahesid, lahtitõmmatud sektsioone või järske läbimõõdu üleminekuid, mis tekitavad häireteks lekketeid.
• Lõpetage õigesti:Võimaluse korral kasutage klambrit või otsmisriba, mis loob ühtlase 360-kraadise kontakti punutise ümber.
• Maa kavatsusega:Kui soovite varjestusjõudlust, ühendage punutis madala takistusega teed kasutades stabiilse maandusliidese külge. Pikad õhukesed patsid võivad vähendada tõhusust kõrgematel sagedustel.
• Kaitske otsad:Lisage termokahanevat või mehaanilist tõmbevabastust, et vältida kulumist ja vähendada alloleva isolatsiooni teravate servade kahjustusi.
• Liikumise konto:Liikuvates rakmetes jätke piisavalt lõtvu, et palmik ei muutuks pingepunktiks.

Kiire valideerimisharjumus: pärast paigaldamist kontrollige järjepidevust kogu punutise pikkuses ja veenduge, et teie otspunktidel on kindel mehaaniline kontakt. Kui palmik saab otsast vabalt keerduda, ei pruugi teie „kilp” olla kinnitatud nii, nagu te arvate.

Kus seda tavaliselt kasutatakse

sa näedPõimitud vasktoruigas tööstusharus, mis segab tundlikke signaale mürarikka toiteelektroonika või kitsaste juhtmestikupiirangutega. Levinud stsenaariumid hõlmavad järgmist:

• Arvutid ja andmeseadmed:siseandmete ja elektriliinide kaitsmine häirete ja mehaanilise kulumise eest
• Sidesüsteemid:väliste häirete minimeerimine ja rakmete vahelise ristkõne vähendamine
• Auto elektroonika:stabiilse töö toetamine keerulistes elektromagnetilistes keskkondades
• Tööstusautomaatika:kaablikaitse PLC juhtjuhtmestiku, mootoriajamite ja andurite juhtmestiku ümber
• Meditsiiniseadmed:täppisinstrumentide ja diagnostikasüsteemide täiustatud elektromagnetiline stabiilsus

Kui teie süsteem sisaldab lülitusi, kiireid siirdeid või tihedat rakmete marsruutimist, võib punutud ümbris olla üks kuluefektiivsemaid täiustusi – eriti võrreldes plaatide ümberkujundamise, kaablite marsruutide muutmise või mahuka filtreerimise lisamisega kõikjale.

Hankimine ja kvaliteedikontroll, mis tegelikult on oluline

Kõik punutud torud pole võrdsed. Kaks toru võivad esmapilgul sarnased välja näha ja tegelikes koostudes väga erinevalt toimida. Tarnijate hindamisel keskenduge käegakatsutavatele näitajatele:

• Ühtlane punutise struktuur:ühtlane kudumine vähendab nõrku kohti ja parandab paigaldamise korratavust
• Stabiilsed mõõtmed:siseläbimõõt ja paisumiskäitumine peaksid olema partiide lõikes prognoositavad
• Materjali ja viimistluse konsistents:plaadistuse/viimistluse kvaliteet mõjutab korrosioonikindlust ja pikaajalist elektrilist stabiilsust
• Mehaaniline käsitsemine:head punutised ei lase marsruumisel, deformeerumisel ja kinnijäämisel marsruutimisel
• Kohandamise tugi:kui teie rakmed on ebatavalise läbimõõdu, pikkuse või otstevajadusega, võib kohandamine säästa aega ja vähendada kokkupaneku riski

See on koht, kus koostöö kogenud tootjaga võib vähendada katse-eksituse meetodit. NäiteksDongguan Quande Electronics Co., Ltd. toodab põimitud vasktorude valikuid, mis on mõeldud varjestamiseks ja kaablite kaitsmiseks mitmes kasutuskeskkonnas ning toetavad erinevaid materjalivalikuid ja spetsifikatsioone olenevalt sellest, kuidas kavatsete hülsi suunata ja lõpetada.

KKK

K1: Kas põimitud vasktoru töötab nii varjestuse kui ka füüsilise kaitse jaoks?
V:Jah. See võib aidata vähendada elektromagnetilisi häireid, kaitstes samal ajal kaableid hõõrdumise ja kokkusurumise eest. Tasakaal oleneb punutise tihedusest ja toru paigaldamise viisist.

K2: Kas tinatatud vask on alati parem kui tühi vask?
V:Mitte alati. Paljas vask toimib hästi kontrollitud keskkondades ja on sageli kuluefektiivsem. Tinatud vask on targem valik, kui oluline on niiskus, oksüdatsioonirisk või pikk kasutusiga karmimas keskkonnas.

Q3: Kuidas määrata põimitud vasktoru kaablikimbu jaoks?
V:Mõõtke kogu kimbu välisläbimõõt (kaasa arvatud mantli paksus) ja valige sisemine läbimõõt, mis libiseb peale sundimata. Kui komplektil on pistikud, kaaluge enne lõpetamist laiendatavat ümbrist või planeerige paigaldus.

K4: Miks varjestus mõnikord "ei tööta" isegi punutud varruka korral?
V:Kõige tavalisem põhjus on halb lõpetamine või maandus. Kui punutis ei ole korralikult ühendatud (või maandustee on kõrge takistusega), võib varjestuse efektiivsus järsult langeda.

K5: Kas põimitud vasktoru aitab staatilise elektri vastu?
V:See on võimalik, kui see on ühendatud kontrollitud tühjendusteega. Punutise juhtivus võib aidata staatilist kogunemist hajutada, mitte lasta sellel koguneda ja ettearvamatult tühjeneda.

Järeldus

Kui võitlete elektromagnetilise häire vastu, jahtite vahelduvaid rikkeid või üritate kaitsta rakmeid kitsastes ja suure pingega marsruutimisradadel,Põimitud vasktoruon üks neist uuendustest, mis võib anda ülisuurt tulemust ilma kogu teie disaini pea peale pööramata. Nipp seisneb selles, et valida oma keskkonnale sobiv materjal, mõõta see õigesti ja lõpetada nii, et säiliks pidev varjestus ja usaldusväärne kontakt.

Kui soovite abi õige spetsifikatsiooni valimisel või proovite lahendada tõrksa häire või vastupidavuse probleemi päriskoostu käigus,Dongguan Quande Electronics Co., Ltd.saab teie projekti toetada teie rakendusele kohandatud põimitud vasktorude valikutega. Kas olete valmis liikuma "arvamise" juurest puhtama ja usaldusväärsema juhtmestiku lahenduse poole?võtke meiega ühendustet arutada oma nõudeid ja saada praktilisi soovitusi.
