Miks valida painduvate ja madala takistusega ühenduste jaoks vasest põimitud juhtmed?

Abstraktne

Vasest punutud traadidon "vaiksed kangelased" maandussüsteemides, toitejaotuses, keevitusseadmetes, lülitusseadmetes, akudes ja vibratsioonitundlikes masinates. Ostjad tavaliselt ei võitle „punutise” ideega – nad võitlevad tulemuste pärast: ebastabiilne maandus, ülekuumenenud džemprid, mõranenud kõrvad, ootamatud seisakud ja ebaühtlane kvaliteet partiide kaupa. Selles juhendis kirjeldatakse, kuidas vasest põimitud juhtmed töötavad, kus need ületavad tahkeid juhte, kuidas määrata õiget punutist ja kuidas vältida levinumaid hankimisvigu. Teel leiate valiku kontrollnimekirjad, praktilise võrdlustabeli ja tõrkeotsingu jaotise, et saaksite oma rakenduse sobiva konstruktsiooniga sobitada.

Sisukord

• Kontuur
• Mis on vasest punutud traadid ja kus neid kasutatakse?
• Milliseid valupunkte vasest põimitud juhtmed lahendavad?
• Kuidas määrata õige palmik?
• Punutise valikud võrreldes praktilise tabelis
• Kuidas te põimitud ühendusi installite ja hooldate?
• Tõrkeotsing: miks punutis üle kuumeneb või ebaõnnestub?
• Millised kvaliteedikontrollid ostjate jaoks tegelikult olulised on?
• KKK
• Lõpumõtted

Kontuur

• Määratlege vasest põimitud juhtmed ja tüüpilised „hüppaja/maandusrihma” kasutusjuhud
• Ühendage ostja valupunktid mõõdetavate tehniliste nõuetega
• Selgitage peamisi tehnilisi elemente: ristlõige, kiudude arv, plaatimine, isolatsioon, otsad
• Esitage otsustustabel ja ostja kontrollnimekiri
• Kirjeldage paigaldustavasid, mis väldivad levialasid ja varajast riket
• Jagage ülekuumenemise, korrosiooni, kulumise ja pragude tõrkeotsingu kaarti
• Näidake, mida tarnijalt ühtlase kvaliteedi ja jälgitavuse tagamiseks nõuda

Mis on vasest punutud traadid ja kus neid kasutatakse?

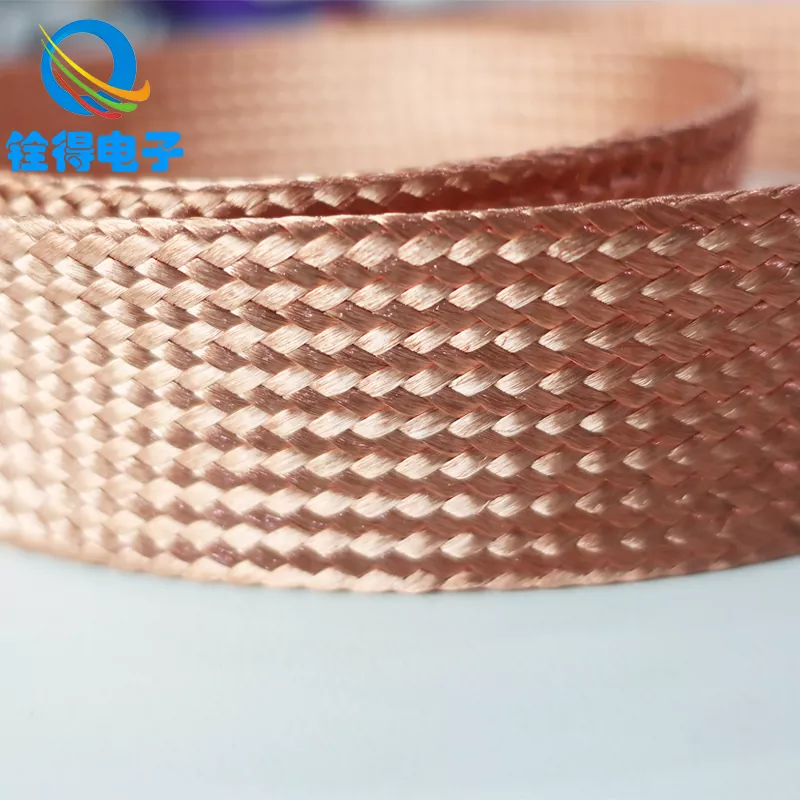

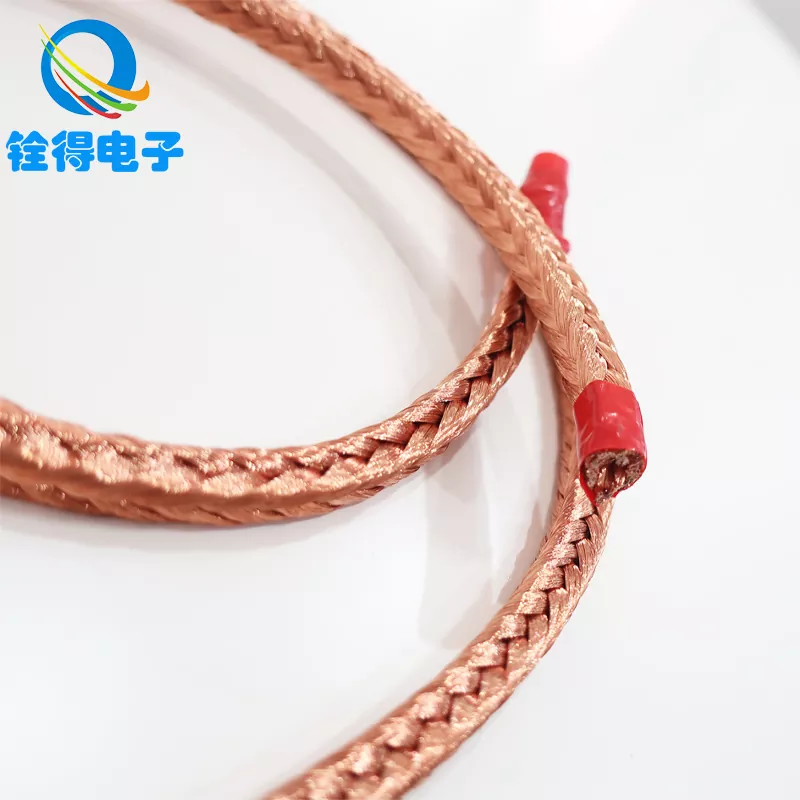

Vasest põimitud traadid on painduvad juhid, mis on valmistatud paljude peente vasknööride kudumisel lamedaks või torukujuliseks punutiseks. Selle asemel, et suruda voolu läbi ühe jäiga südamiku, levitab punutis voolu mitme ahela vahel ja suuremal pinnal. See struktuur on põhjus, miks punutud traadid on nii populaarsed kohtades, kus liikumine, vibratsioon ja korduv painutamine väsitaksid tugeva juhi.

Levinud rakendused hõlmavad järgmist:

• Maandus- ja liimimisrihmadkappide, paneelide, siinide ja korpuste jaoks
• Paindlikud džempridlülitusseadmetes, trafodes ja UPS-süsteemides
• Aku ja inverteri ühendusedkus vibratsioon ja termotsüklid on sagedased
• Keevitusseadmedja kõrge vooluga ajutised ühendused
• Raudtee-, auto- ja tööstusmasinadvajavad vibratsioonikindlat maandust
• EMI juhtiminevarjestus-/maandusradadel, kus madal impedants on oluline

Paljude pärismaailma ehituste puhul ei ole punutis ise ainus komponent – ​​otsmikuvalikud (kinnitused, ümbrised, keevitatud otsad), plaadistus ja isolatsioon määravad kindlaks, kas ühendus püsib stabiilsena ka pärast kuude või aastate pikkust kasutust.

Milliseid valupunkte vasest põimitud juhtmed lahendavad?

Enamik ostjaid otsib vasest punutud juhtmeid pärast seda, kui need on juba põletatud – mõnikord sõna otseses mõttes. Siin on valupunktid, mida palmik on loodud parandama, ja mida jälgida, et te ei tekiks sama riket erineva osanumbriga.

• Vibratsioonist pragunenud juhid
  Täistraat ja paljud kaablikonstruktsioonid võivad seadmete vibreerimisel kõvastuda ja otste läheduses praguneda. Põimitud juhid jaotavad pinget paljude kiudude vahel, vähendades kontsentreeritud väsimuspunkte.
• Kuumad kohad liigestes
  Ülekuumenemine tuleneb harva sellest, et punutis "ei ole piisavalt vask". Tavaliselt tuleneb see suurest kontaktitakistusest: halb pressimine, ebaühtlane kokkusurumine, oksüdatsioon või ebaühtlane kõrva suurus. Hästi tehtud palmik ja korralikult projekteeritud ots alandab takistust ja hoiab temperatuuri tõusu kontrolli all.
• Ebausaldusväärne maandus ja häirivad vead
  Maandusteed vajavad püsivat madalat takistust. Sageli valitakse punutud rihmad, kuna nende paindlikkus säilitab kontakti terviklikkuse uste, hingede, mootorite või liikuvate sõlmede nihkumisel.
• Korrosioon niiskes või rannikukeskkonnas
  Paljas vask võib oksüdeeruda; karmides keskkondades eelistavad paljud ostjadtinatatud vasest punutud traadidparandab korrosioonikindlust ja stabiilsemat pikaajalist juhtivust pinnal.
• Montaaži peavalud
  Punutisi on lihtne kitsastesse kohtadesse ja nurkade taha vedada. Kui aga kiudude arv või kudumistihedus on vale, võivad paigaldajad näha narmendamist, sassi sisselõiget või ebaühtlast kokkusurumist kõrvade all.

Kui soovite, et üks "ostja tõde" ära võtaks: punutise paindlikkus on eelis, kuid lõpetamine on tulemus. Täpsustage mõlemad.

Kuidas määrata õige palmik?

Kui inimesed ütlevad: "Mul on vaja vasest punutud juhtmeid", siis peavad nad sageli silmas väga erinevaid asju: kerget ühendusrihma, tugeva vooluga hüppajat või varjestust. Valede pakkumiste ja mittevastavate saadetiste vältimiseks määrake palmik, kasutades rakenduse esmalt üksikasju.

1) Elektrivajadus: vool, töötsükkel ja lubatud temperatuuri tõus

• Määratlege pidev vs katkendvool (ja vajaduse korral tippvool).
• Arvestage ümbritseva õhu temperatuuri, ruumi ventilatsiooni ja läheduses asuvate soojusallikatega.
• Kinnitage, kas rihm on mõeldud maandamiseks/ühendamiseks (sageli lühem ja madalam pinge) või koormusvoolu jaoks (sageli puudutab suuremat voolutihedust).

2) Ristlõikepindala ja punutise ehitus

• Samaväärne ristlõige(sageli viidatud mm²) on praktiline viis punutise suuruse määramiseks.
• Keerme läbimõõt ja kiudude arvmõjutada paindlikkust ja vastupidavust. Veelgi enam, peenemad kiud suurendavad üldiselt paindlikkust.
• Punutise laius ja paksusmõjutada sobivust terminalide ja marsruudipiirangute alla.

3) Plaatimine ja pinnaviimistlus

• Paljas vask: suurepärane juhtivus, parim kontrollitud keskkondades.
• Tineeritud vask: parem korrosioonikindlus, lihtsam jootmine, tavaliselt valitakse tööstus- ja merenduskeskkondadesse.

4) Isolatsioon ja kaitse

• Mõned punutised tarnitakse paljalt; teised kasutavad kulumiskaitseks PVC-d, silikooni, PET-ümbrist või termokahanevat.
• Kui palmik jookseb teravate servade või liikuvate osade lähedal, määrake kaitseümbris või mantel.

5) Lõpetused: detail, mis määrab usaldusväärsuse

• Kurrutatud kõrvad(rõngas/labidas): tavaline, kiire ja usaldusväärne, kui see on õige suurusega ja kokkusurutud.
• Pressitud või keevitatud otsad: vähendab kiudude lõhenemist ja võib parandada suuremahuliste sõlmede järjepidevust.
• Ava suurus, keele laius ja poldi klass: väike ebakõla põhjustab siin lahtisi liitekohti ja kuumenemist.
• Pikkuse tolerants: on kitsastes ruumides olulisem, kui inimesed ootavad.

Üks praktiline hankimise käik: jagage lihtsat joonist pikkuse, punutise laiuse/paksusega, otsaku tüübi, augu läbimõõdu ja plaadistusega. Isegi põhivisand võib ära hoida nädalase edasi-tagasi liikumise.

Punutise valikud võrreldes praktilise tabelis

Kuidas te põimitud ühendusi installite ja hooldate?

Isegi esmaklassilised vasest põimitud juhtmed võivad ebaõnnestuda, kui need paigaldatakse nagu tagantjärele. Enamik väliprobleeme tuleneb liigese kvaliteedist. Siin on puhas ja korratav lähenemisviis, mis hoiab takistuse madalal ja hoiab ära "saladusliku kuumutamise".

• Valmistage ette kontaktpinnad
  Eemaldage liimimispunktist värv, oksüdatsioon ja praht. Kasutage sobivat antioksüdatsioonipastat, kui teie standard seda nõuab.
• Kasutage õiget riistvara pöördemomenti
  Alapöördemoment põhjustab mikrokaarde teket ja kuumenemist; liigne pöördemoment võib deformeeruda kõrvad ja vähendada efektiivset kontaktpinda. Järgige riistvara tehnilisi andmeid ja kasutage vajadusel seibe.
• Kontrollige painderaadiust ja tõmbevabastust
  Ärge suruge tugevasti kõverdamist otse kõrva külge. Andke punutisele õrn kõver, nii et paindumine toimuks kogu pikkuses, mitte lõppservas.
• Kaitsta hõõrdumise eest
  Kui palmik hõõrub metallist servi, lisage muhv või tihend. Käärinud kiud ei ole lihtsalt räpased – need võivad muutuda rikke alguspunktideks.
• Perioodiline kontroll karmides keskkondades
  Otsige lõikeservadel värvimuutusi (kuumus), rohelisi/valgeid jääke (korrosioon), lõdvenenud polte ja keermekahjustusi.

Kõrge vibratsiooniga seadmed saavad kasu lihtsast reeglist: kontrollige esimest paigaldatud partii pärast lühikest sissetöötamist. Kui liigesed jäävad jahedaks ja stabiilseks, muutub ketendus palju turvalisemaks.

Tõrkeotsing: miks punutis üle kuumeneb või ebaõnnestub?

Kui vaskpunutis kuumeneb üle, käsitlege seda kui süsteemiprobleemi, sest tavaliselt see nii on. Kasutage seda kiirkaarti algpõhjuse leidmiseks, selle asemel, et osi pimesi vahetada.

• Sümptom: palmik on kõrva lähedal kuum
  Tõenäolised põhjused: halb kokkupressimine, vale suurus, ebapiisav kokkusurumine, oksüdatsioon ühenduskohas, lahtine polt, sobimatu plaatimine, saastunud kontaktpind.
• Sümptom: palav punutise keskel
  Tõenäolised põhjused: voolu jaoks alamõõduline punutis, ootamatu töötsükkel, suunamine soojusallika lähedale, sisemised kiudude kahjustused korduva painutamise tõttu.
• Sümptom: narmendavad ja katkised kiud
  Tõenäolised põhjused: terav serva hõõrdumine, liigne liikumine ilma tõmbevabastuseta, vale lõikemeetod, hõõrdkatte puudumine hõõrdumises.
• Sümptom: korrosioon või värvimuutus
  Tõenäolised põhjused: keemiline kokkupuude, niiskus, galvaaniline koostoime erinevate metallidega, tinakatte puudumine seal, kus seda vajatakse.
• Sümptom: katkendlik maandus või müra
  Tõenäolised põhjused: lahtine kinnitus, värvitud pinnad vuugi all, ebapiisav kontaktrõhk, saastunud ühenduskoht.

Kui saate seda mõõta, tehke järgmist: temperatuuri tõusu testimine koormuse all ja liigeste millioomide kontrollimine paljastavad sageli probleeme kiiremini kui visuaalne kontroll üksi.

Millised kvaliteedikontrollid ostjate jaoks tegelikult olulised on?

Kui hankite massiliselt vasest punutud juhtmeid, ei ole "hea väljanägemine" kvaliteediplaan. Soovite järjepidevust, jälgitavust ja tõendeid selle kohta, et punumine ja lõpetamine käituvad partiide lõikes ühtemoodi.

Targad ostjad tavaliselt nõuavad järgmist.

• Materjali kontrollimine: selgelt märgitud vask ja plaadistuse tüüp (paljas/tinatatud).
• Mõõtmete järjepidevus: laius, paksus, pikkuse tolerantsid ja otsa geomeetria
• Lõpetamisprotsessi juhtimine: pressimistööriistade standardid või keevitus-/pressimismeetodi dokumentatsioon
• Elektrilise jõudluse kontrollid: resistentsuse eesmärgid, proovipõhised testimisplaanid
• Mehaaniline terviklikkus: võimaluse korral tõmbekatsed otstele/otsaliitmikele
• Pakendi distsipliin: muljumise, saastumise ja ahela deformatsiooni vältimine transpordi ajal

Ostjatel, kes soovivad stabiilset pikaajalist tarnepartnerit, tasub teha koostööd ka tootjaga, kes saab kohandada punutise geomeetriat ja otsad vastavalt teie konveieri piirangutele. See on kohtDongguan Quande Electronics Co., Ltd. on sageli positsioneeritud: pakkudes vasest põimitud traadi valikuid, mida saab kohandada maandusrihmade, painduvate džemprite ja rakendusespetsiifiliste ühenduste jaoks – nii et te ei ole sunnitud pärast saadetise saabumist seda sobivaks muutma.

KKK

Mis vahe on vasest põimitud juhtmetel ja tavalisel painduval kaablil?

Paindlik kaabel koondab kiud isolatsiooni sees ja sobib suurepäraselt paljude toiterakenduste jaoks, kuid see võib siiski koondada pinge otsmete lähedusse ja võib olla mahukam kitsas marsruutimisradadel. Vasest põimitud traadid on kootud, lamedamad ja neid kasutatakse tavaliselt siis, kui soovite vibratsioonitundlikes sõlmedes suurt paindlikkust, madala profiiliga marsruutimist ja stabiilset liimimist/hüppajat.

Kas valida paljad või tinatud vasest põimitud juhtmed?

Kui keskkond on kuiv ja kontrollitud, võib paljas vask olla täiesti korras. Kui eeldate niiskust, kondenseerumist või pikka kasutusiga minimaalse hooldusega, eelistatakse tavaliselt tinatud vaske, kuna see aeglustab korrosiooni ja aitab hoida ühenduspindu aja jooksul stabiilsemana.

Kuidas määrata punutise suurust voolu jaoks?

Alustage vajalikust pidevast voolust, tippvoolust (kui see on olemas), töötsüklist ja vastuvõetavast temperatuuri tõusust. Seejärel sobitage sobiv samaväärne ristlõikepindala ja veenduge, et teie lõpetamismeetod ei tekita suurt takistust. Kui te pole kindel, prototüüpige ja mõõtke temperatuuri tõusu tegelikes koormuse tingimustes.

Miks mu palmik läheb kuumaks isegi siis, kui see tundub piisavalt paks?

Paljudel juhtudel pole probleem punutis, vaid liigend. Halb kokkupressimine, oksüdatsioon kõrva all, lahtised poldid või värvitud kinnituspinnad võivad suurendada kontakttakistust, mis muutub soojuseks. Tavaliselt lahendavad selle õige pinna ettevalmistamise ja kontrollitud lõpetamise protsessid.

Kas vasest põimitud juhtmed võivad aidata EMI või elektrimüra vastu?

Seda saab teha, eriti osana hästi läbimõeldud maandus- ja sidumisstrateegiast. Punutise geomeetria võib pakkuda madala impedantsiga teid, mis aitavad stabiliseerida maandust, kuid EMI juhtimine toimub süsteemi tasemel – kõik on olulised marsruutimine, korpuse ühendamine ja ühenduse terviklikkus.

Millist teavet peaksin tarnijale täpse hinnapakkumise saamiseks saatma?

Sisestage vajalik pikkus, punutise laius/paksus (või samaväärne ristlõige), paljas vs tinatatud, isolatsiooni/hülsi vajadused, otsa tüüp (kõrg/keevitatud/pressitud), ava läbimõõt, kogus ja kasutusjuhised (vibratsioon, temperatuur, keskkond). Lihtne joonistamine on sageli kiireim viis arusaamatuste vältimiseks.

Lõpumõtted

Vasest põimitud juhtmed on praktiline uuendus, kui teie prioriteet on töökindlus liikumise ajal: vähem mõranenud juhtmeid, stabiilsem maandus ja ühendused, mis aja jooksul "salapäraselt" ei lõdvene. Trikk seisneb selles, et lõpetada punutise käsitlemine kaubana ja hakata käsitlema seda konstrueeritud komponendina: määrake selle töö jaoks sobiv suurus, määrake keskkonna jaoks plaatimine ja kontrollige takistuse ja kuumuse määravaid otsade detaile.

Kui soovite täiustada vasest põimitud juhtmete spetsifikatsioone, kohandamist ja korratavat kvaliteeti (eriti maandusrihmade ja painduvate hüppajakoostude puhul), tehke koostööd tootjaga, kes suudab sobitada punutise ehituse teie tegelike paigalduspiirangutega.Dongguan Quande Electronics Co., Ltd.võib toetada rakendusepõhist punutise valikut ja kohandatud otsteid, mis aitavad teil vähendada tõrkeid, lihtsustada kokkupanekut ning hoida süsteemid lahedamalt ja stabiilsemalt töös –võtke meiega ühendustet arutada oma nõudeid.
