Miks Solder Wick Braid Wire muudab lahtijootmise puhtamaks ja ohutumaks?
Artikli kokkuvõte
Kui olete kunagi võidelnud kangekaelse joodisega, mis keeldub nihkumast, vaadanud voogu pritsimist üle laua või tõstnud õrna padjandit, püüdes "lihtsalt üht liigendit parandada", siis teate juba, et lahtijootmine võib olla ümbertöötlemise kõige riskantsem osa. See juhend selgitab, kuidasJootma Wick Braid Wiretoimib, kuidas valida õiget punutise tüüpi ja laiust ning kuidas seda kasutada ilma komponentide ülekuumenemise või jälgede kahjustamiseta – eriti kaasaegsetel pliivabadel koostudel ja peene sammuga padjanditel. Samuti saate praktilisi kontrollnimekirju, valikutabeli, veaotsingu näpunäiteid ja KKK-d, millele saate viidata alati, kui olete pingil surve all.
Sisukord
- Mis on Solder Wick Braid Wire ja mida see tegelikult lahendab
- Levinud lahtijootmise valupunktid ja tegelikud põhjused
- Kuidas valida oma töö jaoks õige palmik
- Kuidas kasutada Solder Wick Braid traati ilma tõstepatjadeta
- Laiuse, voo ja tavapärase kasutuse valikutabel
- Veaotsing ja parimad tavad
- Kuidas "hea palmik" päriselus välja näeb
- KKK
Artikli ülevaade
- Selgitage põimitud vaskjoodise eemaldamise põhimõtet.
- Kaardistage levinud rikked (padjatõste, kõrbenud lauad, jäägid, aeglane ümbertöötlemine) algpõhjustega.
- Pakkuge praktilist ostu-/valikuraamistikku: laius, kudumine, räbustistiil, pakend, konsistents.
- Kõndige läbi korratava tehnika, mis minimeerib kuumust ja maksimeerib kapillaaride toimet.
- Pakkuge lihtsat võrdlustabelit ja "kiire pääste" tõrkeotsingu jaotist.
- Enne tarnija valimist vastake kõige levinumatele küsimustele, mida ostjad ja tehnikud küsivad.
Mis on Solder Wick Braid Wire ja mida see tegelikult lahendab

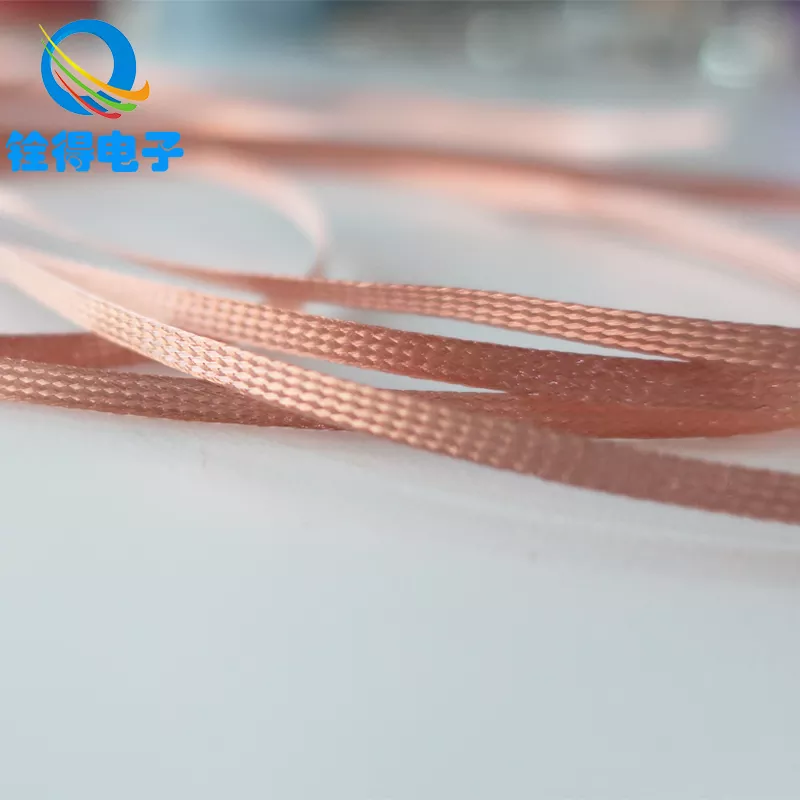

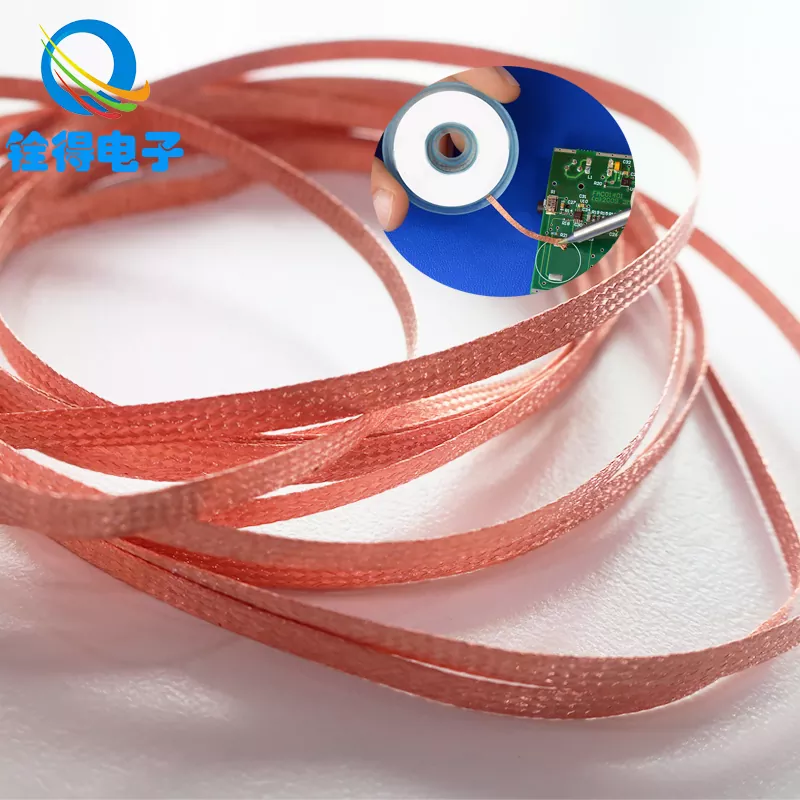

Jootma Wick Braid Wireon tihedalt kootud vaskpunutis, mis on loodud sulajoodise eemaldamiseks ühenduskohast kapillaartegevuse kaudu. Mõelge sellele kui "joodekäsnale", mis töötab hetkel, kui joote muutub vedelaks: punutise peened kanalid tõmbavad joote sisse ja lukustavad selle sinna jahtudes. See kõlab lihtsalt, kuid lahendab mitu tõelist pingiprobleemi, millega tüüpilised ümbertöötlemistööriistad vaeva näevad.
- Puhamad liigendid:Eemaldab üleliigse joodise, nii et padjad on tasased ja valmis uuesti jootmiseks.
- Ohutum komponentide eemaldamine:Vähendab vajadust tahvlilt osade kangutamise või raputamise vajadust.
- Madalam ümbertöötamise risk:Õige kasutamise korral lühendab see kuumusega kokkupuute aega võrreldes "taassulamise ja lootusega".
- Parem juhtimine väikestel padjadel:Suurepärane peene sammuga IC-padjandite, väikeste passiivide ja õrnade jälgede jaoks, kus imemine on liiga agressiivne.
Võtmefraas on "õige kasutamise korral". Paljud punutisel süüdistatavad vead on tegelikult tehnika- või valikuprobleemid: vale laius, ebapiisav voo aktiivsus, liiga suur surve, või jättes triikraua paigale piisavalt kauaks, et laminaat valmiks.
Levinud lahtijootmise valupunktid ja tegelikud põhjused
Valupunkt 1: palmik "ei tee midagi".
- Raua temperatuur on sulami jaoks liiga madal (eriti pliivaba).
- Punutis on väikese vuugi jaoks liiga lai või paks, mistõttu soojus ei kandu hästi.
- Flux on ammendunud või ebapiisav; oksüdatsioon blokeerib kapillaaride voolu.
Valupunkt 2: padjad tõusevad või kooruvad jäljed.
- Liiga suur allasurve (punutis ei ole liivapaber).
- Soojus viibimise aeg on liiga pikk; vase all olev liim nõrgeneb.
- Punutise eemaldamine enne jootmise täielikku tahkumist võib padjast kinni haarata.
Valupunkt 3: kleepuvad jäägid või ümbertöötlemine näevad räpane välja.
- Räbusti keemia on liiga agressiivne või ei ühildu teie puhastusprotsessiga.
- Vana räbust põleb, kuna triikraud seisab liiga kaua ühes kohas.
- Punutise ladustamine/käitlemine põhjustab saastumist (tolm, õlid), mis põhjustab ebaühtlast märgumist.
Valupunkt 4: ümbertöötamine on aeglane ja operaatorite vahel ebajärjekindel.
- Operaatorid võitlevad punutisega, sest valik ei ole padja suuruse järgi standardiseeritud.
- Punutise kudumise tihedus on partiide lõikes erinev, muutes jooteaine omastamise käitumist.
- Halb pakend põhjustab oksüdeeritud vase, mis vähendab korratavust.
Kuidas valida oma töö jaoks õige palmik
Punutise ostmine “mis iganes on odavaim” tähendab, et paljud meeskonnad maksavad lõpuks rohkem – plaadid, ümbertöötlemisaeg ja ebajärjekindlad tulemused. Praktiline valikuraamistik keskendub mõnele mõõdetavale tegurile:
- Laius:Sobitage punutise laius padja/vuugi suurusega. Liiga lai raiskab soojust ja aeglustab omastamist; liiga kitsas nõuab korduvaid möödasõite.
- Kudumine ja tihedus:Ühtlane punutistruktuur loob etteaimatavad kapillaarkanalid ja stabiilse joote neeldumise.
- Voolu tüüp (või vooluta):Eelvoolitud punutis võib tööd kiirendada; unfluxed palmik annab maksimaalse kontrolli, kui kasutate oma räbusti.
- Vase puhtuse ja oksüdatsiooni kontroll:Puhastav vask niisutab kiiremini ja imab jooteainet ühtlasemalt.
- Pakendamine ja ladustamine:Suletud puhas pakend aitab säilitada jõudlust – eriti niiskes või suure tolmuga keskkonnas.
Kui teie töö nihkub peene sammuga SMD ja läbiva avaga pistikute vahel, kaaluge vähemalt kahe laiuse varumist ja standardimist, millist laiust millise ülesande jaoks kasutatakse. See üks otsus vähendab operaatori varieeruvust rohkem, kui enamik inimesi eeldab.
Kuidas kasutada Solder Wick Braid traati ilma tõstepatjadeta
Siin on korratav meetod, mis kaitseb patju ja hoiab tulemused järjepidevana – eriti oluline, kui tegemist on kallite sõlmede või peente jälgedega.
- Valmistage liigend ette:Lisage kangekaelsetele ühenduskohtadele väike kogus värsket joodet (jah, joote eemaldamiseks lisage joodist). Värske sulam aitab soojusülekannet ja parandab märgumist.
- Kasutage räbusti tahtlikult:Isegi eelvoolitud punutise korral võib väike ühilduva räbusti puudutus liitekohas märkimisväärselt parandada jootevoolu punutisesse.
- Kõigepealt asetage palmik, seejärel triikige:Asetage palmik tasaseks jootekohale. Pane rauaots palmiku peale. See kaitseb patja otsese otsakontakti eest ja levitab soojust ühtlasemalt.
- Minimaalne rõhk, lühike seisuaeg:Laske soojusel ja kapillaaril toimida. Kui avastate end tugevalt vajutamas, peatuge ja reguleerige laiust/temperatuuri/voolu.
- Liikuge nagu "maaliksid":Kui joodis hakkab voolama, libistage õrnalt paar millimeetrit mööda punutist, et paljastada värske punutis. Ärge lohistage agressiivselt – lihtsalt liikuge sujuvalt edasi, kui palmik laeb üles.
- Tõstke otse üles, kui joote on kinni võetud:Eemaldage raud ja punuge koos, seejärel tõstke puhtalt ära. Kui joodis tahkub kinnitamise ajal uuesti, soojendage enne tõstmist korraks.
- Lõika kasutatud palmik:Ärge kasutage küllastunud jaotist uuesti. Lõika see ära; koormatud punutisest saab jahutusradiaator ja see võib jootematerjali uuesti ladestada.
Kiire ohutusmärkus õrnade plaatide jaoks
- Õhukeste PCB-de või kuumustundlike patjade puhul eelistage lühemat kokkupuuteaega toore jõu temperatuurile.
- Kui näete padja värvimuutust või laud lõhnab kuumalt, olete juba liiga kauaks jäänud – tehke paus ja hinnake uuesti.
- Peene sammuga IC-de puhul kaaluge punutise kasutamist peamiselt padja tasandamiseks pärast komponendi eemaldamist, mitte ainsa eemaldamismeetodina.
Laiuse, voo ja tavapärase kasutuse valikutabel
Kasutage seda tabelit praktilise lähtepunktina. Täpsed suurused on tarnijati erinevad, kuid loogika jääb samaks: sobitage punutise laius füüsilise jooteala ja oma puhastusvajadustega.
| Punutise laius (tavaline) | Parim jaoks | Soovitatav voolulähenemine | Levinud viga |
|---|---|---|---|
| Kitsas (peene sammuga) | SMD-padjad, väikesed passiivid, IC-ploki puhastus | Väline valgusvoog või kerge eelvoog | Liiga tugev lohistamine ja patjade kinnijäämine |
| Keskmine (üldine ümbertöötamine) | Päised, keskmised padjad, üldine vuukide tasandamine | Eelsulatatud kiiruse tagamiseks; oksüdeerumisel lisage räbusti | Küllastunud punutise osade taaskasutamine |
| Lai (suure mahuga joodis) | Suured padjad, kilbid, pistikud, rasked jootebasseinid | Väline voog aitab sageli kiirendada omastamist | Laia punutise kasutamine väikestel padjanditel (aeglane, riskantne) |
| Vooluvaba (mis tahes laius) | Protsessi juhitavad liinid, kohandatud voolunõuded | Kasutage korduvate jääkide kontrollimiseks oma heakskiidetud voolu | Räbusti jätmine täielikult vahele ja punutise süüdistamine |
Veaotsing ja parimad tavad
Kui tulemused tunduvad valed, ärge arvake – tehke diagnoosi. Need kiirkontrollid lahendavad enamiku probleemidest vähem kui minutiga.
Kui joote ei imbu palmikusse:
- Parema soojusülekande tagamiseks lülitage kitsamale laiusele.
- Lisage liitekohta väike kogus räbusti ja proovige uuesti.
- Värskendage triikraua otsa (puhastage, tina uuesti), et kuumus liiguks tõhusalt.
- Pliivaba joodise puhul tõstke temperatuuri mõõdukalt ja lühendage viiteaega, selle asemel, et otsa "parkida".
Kui padjad tunduvad pinges või hakkavad tõstma:
- Vähendage rõhku kohe; lase palmikul tasaseks istuda.
- Kasutage lühemaid kontakttsükleid: soojendage 1–2 sekundit, tõstke üles, hinnake uuesti, vajadusel korrake.
- Tõstke raud ja punuge koos; ära koori punutist külili, kui joodis on kleepuv.
Kui jääk on probleem:
- Valige punutis, mille jääkprofiil sobib teie puhastusprotsessiga.
- Räbusti söestumise vältimiseks hoidke ooteaega lühike.
- Hoidke punutist suletuna ja käsitsege puhaste käte/kinnastega, et vältida õlide küpsemist jääkidega.
Kuidas "hea palmik" päriselus välja näeb
Kaks patsi võivad fotol sarnased välja näha ja pingil täiesti erinevalt käituda. Kui otsite tootmist, remonditöökodasid või kvaliteedikontrolliga tootmisliini, pöörake tähelepanu tunnustele, mis mõjutavad korratavust:
- Ühtlane kudumine:Ühtlane tekstuur aitab jootel ühtlaselt voolata, mitte juhuslikes kohtades kanaldada.
- Stabiilne jõudlus rullist rullini:Operaatorid ei peaks iga partii jaoks tehnikat uuesti õppima.
- Puhas vaskpind:Kiirem märgumine tähendab lühemat kuumutusaega, mis vähendab otseselt padja kahjustamise ohtu.
- Praktiline pakend:Dosaator, mis hoiab ära sasipuntra ja saastumise, säästab aega ja vähendab jäätmeid.
Paljud ostjad hoolivad ka tarnija usaldusväärsusest: tarneajad, partii jälgitavus ja võimalus sobitada punumisvalikuid erinevate ümbertöötlemisjaamadega. Dongguan Quande Electronics Co., Ltd.keskendub punutud traatlahendustele, mis on loodud reaalsetes ümbertöötamistingimustes – kus kiirus on oluline, kuid mitte plaadi arvelt. Olenemata sellest, kas vajate igapäevaseks remondiks üldotstarbelist punutist või standardsete protsesside jaoks rohkem kontrollitud varianti, aitab järjepideva tarnija valimine hoida tulemused stabiilsena nii meeskondades kui ka vahetustes.
KKK
Kuidas valida Solder Wick Braid Wire'i õige laius?
Alustuseks sobitage punutise laius padja või jootealaga, mida soovite eemaldada. Kui palmik on padjast laiem, siis soojus levib ja omastamine aeglustub. Kui see on liiga kitsas, on teil vaja mitu korda. Paljude pinkide puhul katab kitsa ja keskmise laiuse varumine enamiku igapäevatööst.
Kas eelfluxeeritud palmik on alati parem?
Mitte alati. Eelflukseeritud palmik on mugav ja kiire, eriti remonditööde jaoks. Kuid kui teie protsess nõuab spetsiifilist jääkide kontrolli või teil on heakskiidetud voolusüsteem, unfluxed palmik pluss teie valitud vool võib olla ühtlasem. “Parim” on see, mis vastab teie puhastus- ja kvaliteedinõuetele.
Mis on suurim viga, mida inimesed punutisega teevad?
Surve kasutamine soojusülekande asendajana. Tugev vajutamine suurendab padja tõstmise ja plaadi kahjustamise võimalust. Kui imemine on aeglane, reguleerige punutise laiust, värskendage otsa, lisage voogu või kaaluge temperatuuri uuesti – seejärel proovige uuesti kerge kontaktiga.
Kas palmik saab hakkama pliivaba joodisega?
Jah, kuid pliivabad sulamid vajavad sageli paremat soojusülekannet ja puhtamaid märgumistingimusi. Vajadusel kasutage värsket räbustit, hoidke ooteaega lühike ja valige punutise laius, mis sobib liitekohaga. Kui teil on raskusi, võib väikese koguse värske joote lisamine eemaldamiskiirust märkimisväärselt parandada.
Kuidas peaksin Solder Wick Braid Wire'i säilitama, et see hästi toimiks?
Hoidke seda suletuna, kui seda ei kasutata, vältige niisket ladustamist ja vältige tolmu või õliga saastumist. Kui märkate aja jooksul aeglasemat märgumist, võib uuele sektsioonile/rullile lülitumine jõudluse taastada. Hea pakend ei ole ainult mugavus – see kaitseb punutise pinna seisukorda.
Lõpumõtted
Lahtijootmine peaks tunduma kontrollitud, mitte kaootiline. Kui sobitate punutise tööga ja hoiate oma tehnika õrna ja korratavana,Jootma Wick Braid Wiremuutub üheks lihtsamaks viisiks plaatide kaitsmiseks, parandades samal ajal ümbertöötlemise kiirust ja viimistluskvaliteeti. Kui teie meeskond tegeleb ebaühtlaste tulemuste, patjade kahjustuste või räpane puhastamisega, ei ole see tavaliselt ainult "operaatori oskuste" taga – palmikute valiku ja kasutamise standardimine võib muuta.
Kas olete valmis ümbertöötamist lihtsamaks tegema?
Öelge meile oma rakendus (pliivaba või pliivaba, padja suurus, puhastuseelistus ja tüüpilised komponendid) ja me aitame teil valida punutise, mis teie pingil järjepidevalt toimib. Kui soovite stabiilset kvaliteeti ja praktilist tugeDongguan Quande Electronics Co., Ltd., võtke meiega ühendust ja saate oma protsessile kohandatud soovituse.
