Miks on vasest punutud traadid olulisemad, kui arvate?

Abstraktne

Vasest punutud juhtmednäevad lihtsad välja – palju pisikesi kiude, mis on kootud tasaseks või torukujuliseks patsiks –, kuid need istuvad elektriline jõudlus ja mehaaniline tegelikkus. Kui olete kunagi näinud, kuidas maandusrihm pärast kuudepikkust vibratsiooni klõpsab, vaadake, kuidas kapp kuumeneb sidepunktis või perioodiliste EMI probleemide taga, mis kontrolli käigus "kaovad", peitub algpõhjus sageli punutise valikus, lõpetamise meetod ja pinnakontakti kvaliteet.

Sellest juhendist saate teada, mille poolest erineb põimitud vask tahketest juhtmetest, kuidas sobitada punutise konstruktsioon oma kasutusjuhtumiga, mida hankimisel taotleda (et te ei arva ära) ja kuidas vältida kõige levinumaid paigaldusvigu, mis muudavad hea punutise halb ühendus.

Sisukord

Kontuur

1. Tõlgi tegelikud valupunktid punumisnõueteks
2. Mõistke punutise struktuuri ja seda, miks see käitub teistmoodi kui täistraat
3. Valige plaadistus, geomeetria ja lõpp vastavalt keskkonnale ja liikumisele
4. Tarnija edasi-tagasi liikumise vähendamiseks kasutage lihtsat spetsifikatsiooni kontrollnimekirja
5. Paigaldage õigesti, et takistus oleks madal ja töökindlus kõrge

Milliseid probleeme vasest punutud traadid lahendavad?

Enamik ostjaid ei alusta mõtlemisega: "Mul on vajaVasest punutud juhtmed.” Need algavad probleemist:

• Vibratsioon ja liikumine:Tahkete juhtide väsimus. Punutised painduvad ja jaotavad pinget paljude kiudude vahel.
• Maanduse ja liimimise töökindlus:Punutis võib korralikult paigaldamisel ja lõpetamisel luua madala takistusega tee.
• Kuumad kohad ühenduspunktides:Kehv kontaktpind, vale kõrv/kurrutus või alamõõduline palmik võib kuumuse kontsentreerida.
• EMI- ja müraprobleemid:Teatud maanduse/ühendamise ja varjestuse kontekstides aitavad punutised hallata kõrgsageduslikke häireteid.
• Söövitav või niiske keskkond:Vale pinnaviimistlus võib oksüdeeruda, suurendades vastupidavust ja põhjustades vahelduvaid vigu.
• Hanke segadus:„Põliku laius” üksi ei määra jõudlust; ehitamine ja lõpetamine on sama olulised.

Mis on vasest punutud traadid ja kuidas neid ehitatakse?

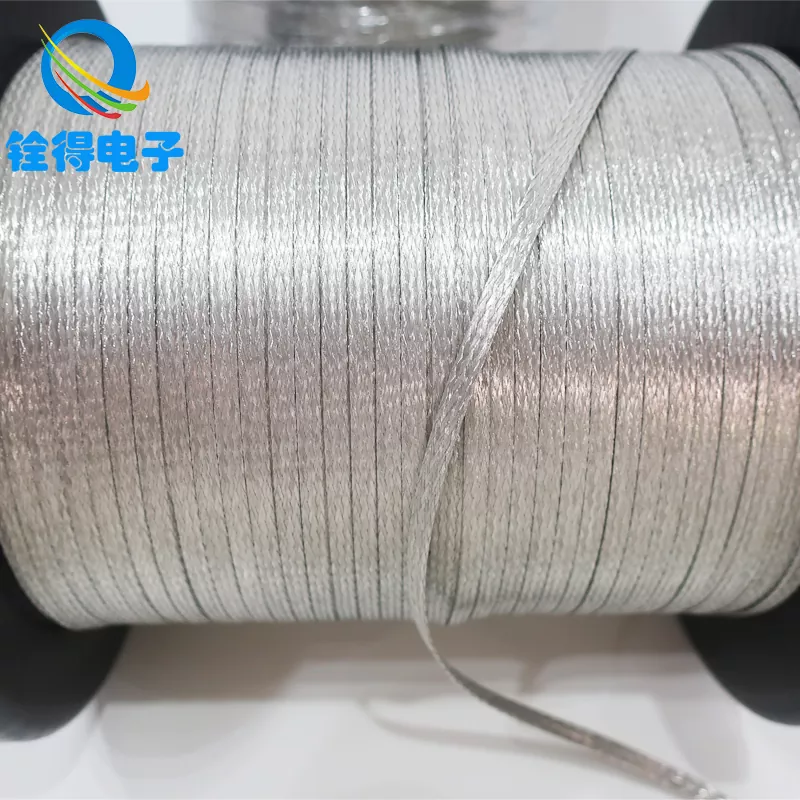

Vasest punutud juhtmedon kootud mitmest peenest vaskkiust. Sellel struktuuril on kaks praktilist eelist:paindlikkus(punutis liigub pinget ühte punkti koondamata) jakoondamine(paljud kiud jagavad voolu ja koormust).

Kuid "punutis" pole üks asi. Siin on peamised ehitusmuutujad, mis muudavad jõudlust:

• Keerme läbimõõt ja arv:Peenemad kiud painduvad üldiselt paremini; rohkem kiude jagavad voolu ja parandavad vastupidavust.
• Punutise muster ja katvus:Tihedamad punutised hoiavad sageli kuju ja kontakti paremini; lahtised punutised võivad olla paindlikumad, kuid võivad olla mehaaniliselt vähem vastupidavad.

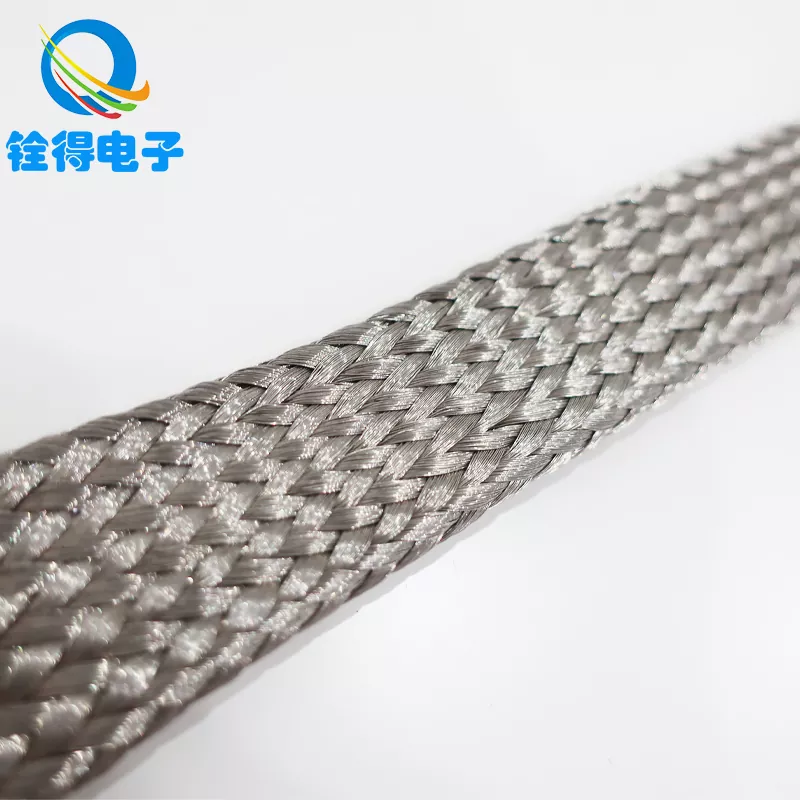

• Kuju:Maandusrihmade jaoks on levinud lamedad punutised; torukujulisi punutisi saab teatud konstruktsioonide puhul kasutada varrukatena või laiendatava varjestusena.
• Pinnaviimistlus:Paljas vask vs. plaaditud valikud (sageli valitakse korrosioonikindluse ja jootmise kaalutlustel).
• Lõpetamise meetod:Pressimine, keevitamine, jootmine või poltidega klambriliidesed – siit sünnivad paljud vead.

Näpunäide. Kui teie tarnija küsib ainult „laiust” ja „pikkust”, liigute tõenäoliselt mittevastavate ootuste poole. Hea müüja arutab keskkonda, liikumist ja lõpetamist.

Kus peaksite neid kasutama (ja kus mitte)?

Vasest punutud juhtmedvalitakse tavaliselt siis, kui ühendus peab kandma voolu (või pakkuma madala takistusega sidestusrada), samas kui ka liigutuste või vibratsiooni käsitlemine.

Kuidas valida õiget punutist

Kui soovite hankesõbralikku võimalust spetsVasest punutud juhtmed, kasutage seda samm-sammulist kontrollnimekirja. See muudab segased sümptomid selgeteks nõueteks.

• Määratlege töökoht:maandus-/ühendusrihm, painduv pistik, varjestushülss või voolukandev link.
• Hinnanguline elektrivajadus:praegune tase, töötsükkel ja vastuvõetav temperatuuri tõus (vältige oletamist – kasutage oma süsteemiandmeid).
• Kirjeldage mehaanilist reaalsust:pidev vibratsioon, aeg-ajalt paindumine, hingede liikumine või soojuspaisumise tsüklid.
• Valige kuju:lame punutis rihmade ja liimimiseks, torukujuline punutis varrukate jaoks või laiendatav kate teatud koostudes.
• Valige keskkonnale vastav pinnaviimistlus:niiske/soolane õhk, tööstuslikud aurud või puhas sisekapp.
• Luku sulgemise üksikasjad:kõrva tüüp, poldi suurus, aukude vahe, pressimis-/keevitusprotsess ja see, kas otsad vajavad tinatamist või ümbriseid.
• Plaani kaitse:kulumismuhvid, isolatsioonikihid või tõmbekaitse, kui palmik võib hõõruda teravaid servi.

Levinud punutiste valikute võrdlustabel

Allpool on praktiline võrdlus, mille saate pakkumiseks kopeerida. See keskendub sellele, mis reaalses maailmas muutub, mitte ainult sellele, mis kataloogis teistmoodi näeb.

Professionaalide näpunäide: tarnijate võrdlemisel paluge neil märkida konstruktsiooni üksikasjad (keerme läbimõõt/arv, punutise katvus ja lõpetamise spetsifikatsioon). "Ekvivalent laius" ei ole samaväärne jõudlus.

Ostjad peaksid küsima kvaliteedikontrolli ja dokumentatsiooni

Kui teie projekt on tundlik – jõuelektroonika, tööstusseadmed, raudtee, elektrisõidukite alamsüsteemid või mis tahes ohutuse seisukohalt kriitiline maapealne tee –, käsitlegeVasest punutud juhtmednagu a komponent, mitte kaup. Siin on puhas QA taotluste loend, mis töötab teie tarnijat üle koormamata:

• Sissetuleva materjali kontroll:vase klassi kirjeldus, plaadistuse kirjeldus (vajaduse korral) ja partii jälgitavus
• Elektriline kontroll:vastupidavuse/järjepidevuse kontrollimise meetod ja aktsepteerimiskriteeriumid (pikkuse või koostu kohta)
• Lõpetamise valideerimine:pressimise kõrguse/laiuse kirjed (kui pressitud), tõmbekatse lähenemine ja visuaalse kontrolli standard
• Mõõtmete juhtimine:laiuse/paksuse tolerants, aukude vahe tolerants (kui on monteeritud kõrvidega)
• Vastavusdokumendid:CoC/CoA vastavalt vajadusele ja teie turu nõutavad keskkonnanõuetele vastavuse avaldused
• Pakendamine ja käitlemine:kaitse painde, saastumise ja oksüdatsiooni eest transportimise/ladustamise ajal

Paigaldamise parimad tavad, mis takistavad tõrkeid

Isegi parimVasest punutud juhtmedvõib ebaõnnestuda, kui see installitakse nagu tagantjärele. Need on vead, mis põhjustavad vahelduvaid rikkeid, kuumutamine või varajane mehaaniline rike:

• Määrdunud kontaktpinnad:Värv, oksüdatsioon või õli suurendab vastupidavust. Valmistage ette metall-metalli liides.
• Alamõõduline kontaktpind:Väike seib laial punutisel võib tekitada kuuma koha. Kasutage täielikuks kontaktiks sobivat riistvara.
• Järsud kurvid otste lähedal:Kohe kõrva juures painutamine kontsentreerib pinget – jätke õrn üleminek ja pingevabastus.
• Lahtine pöördemoment aja jooksul:Vibratsioon võib liigeseid lõdvestada. Kasutage oma konstruktsioonile vastavaid lukustusmeetodeid ja kontrollige hooldustsüklit uuesti.
• Kokkupuude hõõrdumisega:Kui palmik hõõrub serva, lisage kaitseümbris või suunake see ümber.
• Vale tee planeerimine:Võimaluse korral hoidke rihmad lühikesed ja vältige tarbetuid silmuseid, mis lisavad takistust.

Kui teie rikkerežiim on "see töötas kasutuselevõtu ajal, kuid ebaõnnestub hiljem", käsitlege paigaldusliidest (pinna ettevalmistamine + pöördemoment + riistvara + tõmbevabastus) osana elektriprojektist.

Koostöö Dongguan Quande Electronics Co., Ltd.

Kui hankiteVasest punutud juhtmedmaandusrihmade, ühenduslülide või paindlike ühenduste jaoks on tarnija kiireim tee usaldusväärse tulemuseni kes räägib nii "inseneritööd" kui ka "hankeid".Dongguan Quande Electronics Co., Ltd.positsioneerib oma põimitud vasktooted praktiliste ehitusvajaduste järgi: konfigureeritavad mõõtmed, rakendusepõhised punutise valikud ja koostevalikud, mis sobivad tegelike paigalduspiirangutega.

Kui võtate ühendust, saate paremaid soovitusi (ja vähem muudatusi), kui jagate eelnevalt kolme asja.

• Teie taotlus:maandusrihma, painduva konnektori, sidumisrihma või varrukakujulise punutise kasutamine
• Teie keskkond:sisekapp, niiske taim, rannikuõhk, vibratsioonitase
• Teie lõpetamise plaan:poldi suurus/aukude vahe, kõrva tüüp ja kas vajate eelmonteeritud otsi

KKK

K: Kas vasest põimitud juhtmed on maandamiseks paremad kui täistraat?

Tihti jah rihmade ja sidemete puhul, mis liiguvad või vibreerivad. Punutise paindlikkus aitab vältida väsimust ja hoiab ühenduse stabiilsena – eeldusel, et ots- ja kontaktpinnad on õigesti tehtud.

K: Kas ma peaksin valima palja vase või tinatud vasest punutise?

Paljas vask võib kontrollitud keskkondades olla kulutõhus. Niisketes või kergelt söövitavates tingimustes valitakse tavaliselt kaetud viimistlus, mis aitab säilitada aja jooksul stabiilset pinna käitumist. Parim valik sõltub kokkupuutest, hooldustsüklitest ja lõpetamismeetodist.

K: Mis on olulisem: punutise laius või konstruktsioon?

Ehitus loeb vähemalt sama palju kui laius. Kiudude arv/läbimõõt, kudumise tihedus ja lõppkvaliteet määravad sageli vastupidavuse ja reaalse vastupidavuse stabiilsuse.

K: Miks maandusrihmad kuumenevad?

Kuumutamine viitab tavaliselt ühenduskoha takistusele – pinna halb ettevalmistus, väike kontaktpind, lahtine pöördemoment või vale riistvara. Punutis võib olla hea; liides on süüdlane.

K: Mida peaksin sisaldama vasest punutud juhtmete pakkumist?

Kaasake kasutusala, pikkus, laiuse/paksuse vahemik (või siht ristlõige), keskkond, liikumise/vibratsiooni kirjeldus, otste üksikasjad (augu suurus/vahe, kõrvad) ja kõik nõutavad dokumendid.

Lõpumõtted

OstmineVasest punutud juhtmedmuutub lihtsaks, kui lõpetate nende kohtlemise nagu "lihtsalt vask" ja hakkate neid käsitlema kui töötavat liidest elektri ja liikumise vahel. Määratlege keskkond, lukustage ots, kontrollige kvaliteeti ja installige kontaktfüüsikat järgides – ja väldite kõige kallimat tüüpi rikkeid: katkendlikku.
