Kas ESD maanduskaabel on kaasaegse elektroonika usaldusväärse staatilise juhtimise võti?

Ajastul, mil elektrostaatiline lahendus (ESD) võib tundlikke elektroonikakomponente ja tootmisliine vaikselt hävitadaESD maanduskaabelon pöördeline seade, mis tagab ohutu väljavoolu.

Mis on ESD maanduskaabel ja võtme tehnilised andmed

Määratlus ja eesmärk

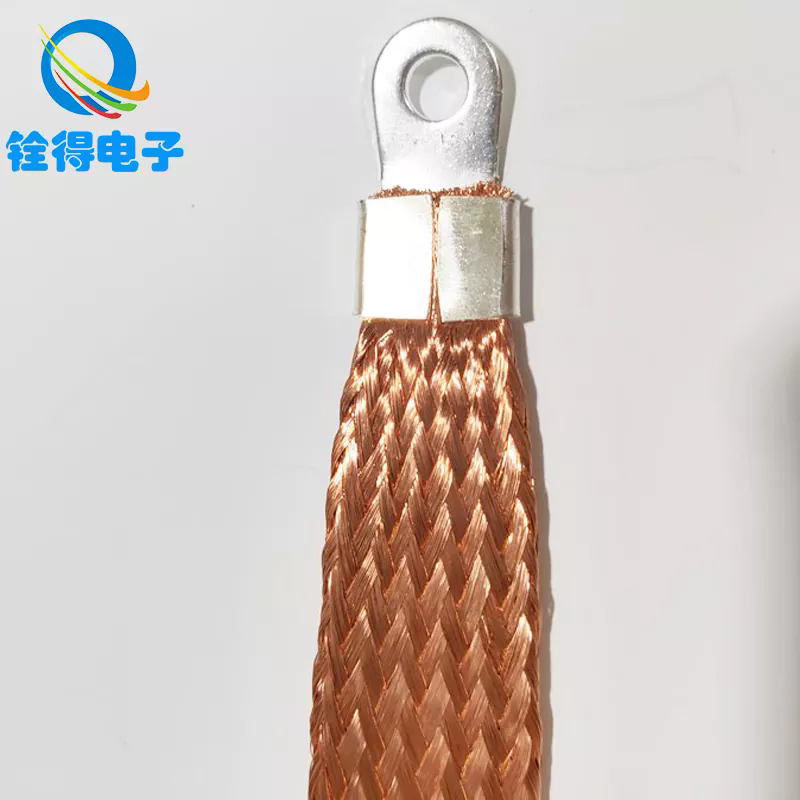

AnESD maanduskaabel(nimetatakse ka ESD-maandusjuhtmeks või staatilise lahenduse kaabliks) on juhtiv kaabel, mis ühendab töölaua, randmepaela, ionisaatori raami või ESD-mati määratletud maanduspunktiga. Selle ülesanne on pakkuda madala takistusega teed staatiliste laengute ohutuks maapinnale hajutamiseks, vältides kontrollimatuid elektrostaatilisi laenguid, mis võivad kahjustada komponente või põhjustada talitlushäireid.

ESD maanduskaabli põhiparameetrid

Allpool on standardsete spetsifikatsioonide tabel, mis illustreerib selliste kaablite valimisel või hindamisel kasutatavaid tüüpilisi parameetreid.

Need parameetrid võivad olenevalt rakenduskeskkonnast, regulatiivsetest normidest ja kliendi nõudmistest erineda.

Selle artikli keskne teema

Põhieesmärk on siin selgitadamiks ESD maanduskaabel on staatilise juhtimise jaoks kriitilise tähtsusega, kuidas seda valida, paigaldada ja hooldadajamillised tulevikutrendid kujundavad selle arengut. Lisaks vastab artikkel kahele levinud küsimusele ja juhatab teid Quande kaubamärgi lahenduste poole.

Miks on ESD maanduskaabel oluline – eelised ja roll

Miks on staatiline juhtimine ülioluline?

• Tundliku elektroonika kaitsmine: Kaasaegseid integraallülitusi, pindpaigaldusseadmeid ja andureid võivad minutilised elektrostaatilised lahendused (sageli alla 100 V) hävitada.

• Saagikus ja kvaliteet: Staatilised sündmused võivad põhjustada varjatud kahjustusi, vähendades toote töökindlust ja põhjustades väljatõrkeid.

• Ohutus ja vastavus: Paljud elektroonilised tootmisstandardid (nagu ANSI/ESD S20.20, IEC 61340) nõuavad määratletud maandusteid ja takistuse piire.

Seega on ESD maanduskaabel ESD juhtimisprogrammi oluline komponent.

Kvaliteetse ESD maanduskaabli eelised

1. Kontrollitud tühjenemine: Sisseehitatud takisti (tavaliselt 1 MΩ) tagab staatilise elektri hajumise ohutul ja kontrollitud kiirusel, vähendades kaare või sädemete tekkimise ohtu.

2. Paindlikkus ja mehaaniline vastupidavus: Kui sees on plekk või keerdunud vask, talub kaabel painutust ja igapäevast kulumist usaldusväärsemalt kui tahke juht.

3. Järjepidevus ajas: Kvaliteetne isolatsioon talub hõõrdumist, niiskust ja keemilist kokkupuudet, säilitades jõudluse tehasekeskkonnas.

4. Koostalitlusvõime: Tavalised pistikud (banaanipistik, alligaatoriklamber, lukustuspesad) muudavad kaabli ühilduvaks mitmekesise maandusinfrastruktuuriga.

5. Kulutõhusus: Võrreldes aktiivsete tühjendussüsteemide või ionisaatoritega on passiivkaabel odav, kuid staatilise juhtimise jaoks aluseks.

Võtmeroll ESD juhtimisprogrammis

• Ühendus operaatori ja ühispunkti vahel: Randme- või kannarihmade puhul tagab kaabel, et operaator püsiks maapinnal.

• Ühendus mattidelt või seadmetelt maandusega: ESD-matid või tööpinnad toetuvad sellistele kaablitele, et kanda laengut rajatise maapinnale.

• Varundamine ja koondamine: keerulistes ESD-süsteemides vähendab mitu maandusteed ühepunktilisi rikkeid.

Kvaliteedi ja vastavuse seisukohast võib hooletus ESD maanduskaabli täpsustamisel või valideerimisel kahjustada kogu staatilise juhtimisprogrammi.

Kuidas valida, paigaldada ja hooldada ESD maanduskaablit

Õige kaabli valimine (kuidas)

ESD maanduskaabli valimisel kaaluge järgmisi samme:

• Kontrollige takistuse nõuet: Veenduge, et kaabel vastab 1 MΩ tolerantsile või on selle piires (või vastavalt asjakohasele standardile).

• Valige pistiku tüüp: Valige oma seadmega ühilduvad pistikud (banaanipistik, lukustuspesa, alligaatoriklamber).

• Pikkus loeb: Valige pikkus, mis võimaldab hõlpsat ligipääsu ilma liigse lõtvuseta (1,2 m on tavaline).

• Kontrollige mehaanilist konstruktsiooni: Tinsel või põimitud juhe aitab paindumisest tingitud väsimust vastu pidada.

• Isolatsiooni vastupidavus: Kasutage tööstuskeskkonnas hea kulumis-, kemikaali- ja temperatuurikindlusega materjale.

• Sertifikaadid ja katsearuanded: Küsige tootjalt katsearuandeid (takistus, isolatsiooni purunemine, tõmbejõud).

Paigaldusjuhised (kuidas)

Õige paigaldamine on tõhususe võti:

1. Ühendage kaabel esmalt randmerihma või matiga, seejärel ühisesse maanduspunkti.

2. Kinnitage ühine punktteadaolevale maandus- või maandussiinile.

3. Vältige teravaid painutusi või kõverusi— kaablitel peavad pinge vähendamiseks olema õrnad silmused.

4. Suunake kõrgepinge- või mürarikastest liinidest eemaleelektriliste häirete vältimiseks.

5. Tehke perioodiline testimine, tavaliselt kord kuus või kvartalis, et kinnitada järjepidevust ja vastupidavust.

6. Vahetage kahjustatud või kulunud kaablid väljakohe — isegi väikesed purunemised või isolatsioonipraod võivad muuta kaabli ebaefektiivseks.

Hooldus ja valideerimine (kuidas)

• Kasutage anESD pingi takistuse testeroperaatori või mati ja ühispunkti vahelise takistuse mõõtmiseks.

• Mõõdetud takistus peaks jääma tolerantsi piiridesse (nt 0,9–1,2 MΩ).

• Kontrollige jakil sisselõigete, marrastuste või värvimuutuste suhtes.

• Painutage kaablit õrnalt, et jälgida sisemise juhtme purunemise märke (katkendlik järjepidevus).

• Dokumenteerige iga test – jälgitavus on kvaliteedi- ja auditeerimisrežiimide puhul oluline.

Ühised rakendused

• Elektroonika koosteliinid: Igale operaatorikohale (randmepael) või töökoha matile.

• Pinkide remont ja ümbertöötamine: Kaitse jootmise, kontrolli ja käsitsemise ajal.

• Puhasruumid ja pooljuhttehased: Kui staatiline juhtimine on saagikuse seisukohalt kriitiline.

• Laborid ning uurimis- ja arenduslaborid: prototüüpimiseks ja testimiskeskkondade jaoks.

• Pakkimis- ja ESD-kindlad saatmisalad: Juhtivate kandikute ja transpordisüsteemide maandamiseks.

Tuleviku suundumused, väljakutsed ja integratsioon

Arenevad standardid ja vastavus

Standardid naguIEC 61340jaANSI/ESD S20.20nõuda järjest rangemat valideerimist, jälgitavust ja auditi vastavust. Tootjad ja kasutajad seisavad silmitsi sagedasemate audititega ja peavad näitama dokumenteeritud tõendeid õige maandamise kohta. ESD maanduskaabel peab vastama muutuvatele takistustolerantsidele ja materjali ohutusnõuetele.

Nutikas ja digitaalne jälgimine

Järgmise põlvkonna kaablid võivad sisaldadasisseehitatud andurid või nutikad kiibidkaabli terviklikkuse, takistuse triivi ja kasutustsüklite jälgimiseks. Need "nutikad kaablid" hoiatavad hooldussüsteeme, kui takistus triivib väljapoole või kui mehaaniline kahjustus on otsene.

Materjalid ja vastupidavuse täiustused

Edusammudnanomaterjalid, suure jõudlusega polümeeridja vastupidavamad juhid (nt hõbetatud tinsel, süsinik-nanotoru komposiidid) pikendavad eluiga, parandavad paindlikkust ja vähendavad rikete määra karmides keskkondades.

Integratsioon IoT ja MES-süsteemidega

Täielikult digitaliseeritud tehastes võib igal maanduskaablil olla ID või signaal, mis ühendab selle kaabligaManufacturing Execution System (MES). See annab reaalajas nähtavuse hooldusintervallidest, kasutaja nõuetele vastavusest ja staatilisest kontrollist.

Ületatavad väljakutsed

• Tasakaalustaminekulu versus täiustatud funktsioonid: Nutikad kaablilahendused võivad tõsta kulusid, mõjutades kasutuselevõttu madalama marginaaliga sektorites.

• Keskkonnastress ja kulumine: Kõrge õhuniiskus, kokkupuude kemikaalidega ja hõõrdumine on jätkuvalt ohuks.

• Kasutaja vastavus: Isegi kõrgeima astme kaablite korral kahjustab ebaõige ühendus või kasutaja järelevalve jõudlust.

Korduma kippuvad küsimused (KKK)

K1: milline takistus peaks ESD maanduskaablil tavaliselt olema?
A1: tüüpiline sihtmärk on1 MΩ ±10%(st 0,9 MΩ kuni 1,1 MΩ). See takisti piirab ohutult tühjendusvoolu, võimaldades samal ajal staatilisel elektril maapinnale voolata. Mõne seadistuse korral on sõltuvalt standardist või kliendi nõudest lubatud tolerantsivahemik 0,75–1,25 MΩ.

Q2: Kui sageli tuleks ESD maanduskaablit testida või välja vahetada?
A2: testimine peaks toimuma vähemaltkord kuus või kvartalis, olenevalt teie kvaliteedirežiimist ja auditi sagedusest. Kui mõõtmised kalduvad tolerantsist välja või ümbrisel on kahjustusi (lõiked, marrastused, värvimuutused), tuleb kaabelkohe välja vahetatud. Mehaaniline väsimus või katkendlik järjepidevus painde ajal on rikke märk.

Kokkuvõte ja brändi tutvustus

TheESD maanduskaabelon iga tõhusa staatilise juhtimisprogrammi põhielement, kuid sageli alahinnatud. Arusaaminemidasee on,mikssee on oluline toote saagikuse, töökindluse ja ohutuse seisukohalt ningkuidasselle valimine, installimine, testimine ja hooldamine moodustab tugeva ESD strateegia selgroo. Tulevikku vaadates kujundavad selle tehnoloogia arengut nutika kaabli integreerimine, asjade Interneti-ühenduvus, täiustatud materjalid ja rangemad standardid.

millalpakub täielikku spektrit ESD-maanduslahendusi – sealhulgas vastupidavaid, sertifitseeritud ESD-maanduskaableid, mis on loodud pika eluea, ühtlase jõudluse ja täiustatud tootmissüsteemidega sujuvaks integreerimiseks. Kohandatud spetsifikatsioonide, tehnilise toe või hankepäringute jaoksvõtke meiega ühendust.
